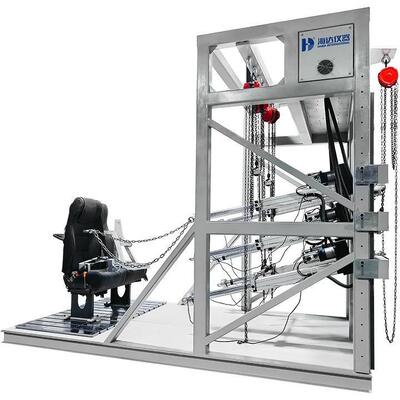

Ankerpunktstester für Sicherheitsgurte (Elektrzylindertyp)

Dieses Prüfgerät ist entsprechend den Prüfanforderungen des Benutzers und relevanten Normen konzipiert. Es wird verwendet, um die strukturelle Festigkeit und Sicherheitszuverlässigkeit verschiedener Automobilsitzrahmen, Kopfstützen, Sicherheitsgurte und kompletter Sitze sowohl unter statischen als auch dynamischen Bedingungen zu testen. Ziel ist es, den Sitzproduktionsprozess und das zusammengebaute Endprodukt zu bewerten, indem die Festigkeit untersucht wird, der jede Schweißverbindung, alle Verbindungen und Verriegelungsmechanismen standhalten können, wenn sie bestimmten Richtungen und Kräften ausgesetzt werden. Dies ermöglicht die Beurteilung der Festigkeit und der entsprechenden Verformung des Sitzrahmens und des fertigen Sitzes. Das Gerät erfasst automatisch verschiedene Werte wie Kraft, Festigkeit, Verschiebung und Verformung über einen Computer und erstellt automatisch Prüfkurven und Prüfberichte.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

Der Prüfstand dient zur Montage und Abstützung des elektrischen Zylinderbelastungssystems. Der Rahmen des Prüfstands besteht aus drei horizontalen Trägern, auf denen jeweils drei servoelektrische Zylinder montiert sind. Die vertikale Höhe jedes Balkens ist über einen manuellen Hebemechanismus einstellbar, sodass die vertikale Position der drei Elektrozylinder an jedem Balken angepasst werden kann. (PS: Der Abstand vom tiefsten Punkt des Aktuators am unteren Balken zur Testplattform beträgt 200 mm.) Die drei Elektrozylinderbaugruppen an jedem Balken sind auf horizontalen Führungsschienen montiert und ihre horizontale Position wird manuell eingestellt. Sobald die horizontale Position richtig eingestellt ist, kann sie mit der hinteren Verriegelungsvorrichtung arretiert werden. Ein an den horizontalen Führungsschienen montierter Ausgleichsmechanismus eliminiert den Einfluss der Schwerkraft des Zylinders und passt den Ladewinkel an. Dieser Ausgleichsmechanismus bewegt sich automatisch mit der horizontalen Bewegung des Elektrozylinders. Der Einstellbereich der Position und des Winkels des Elektrozylinders ist nicht angegeben.

1. Dieses System ermöglicht eine automatische Steuerung des Testprozesses und eine automatische Speicherung der Testergebnisse.
2. Das System nutzt die Windows-Plattform und ermöglicht die Einstellung verschiedener Testparameter gemäß Teststandards. Darüber hinaus ist ein einfacher Abruf der in der Datenbank gespeicherten Daten und Kurven sowie die Auswertung und Bearbeitung von Prüfberichten möglich.
3. Testberichte sind standardisiert und die ausgegebenen Testdaten sind genau und standardisiert.
4. Die elektrischen und elektronischen Teilsysteme umfassen die folgenden Elemente: ① Verteilerschrank; ② Steuer- und Datenerfassungskonsole, einschließlich Bedienoberfläche, Einstellungen, Kalibrierung, Analyse usw.; ③ Fernbedienungsgriff.
