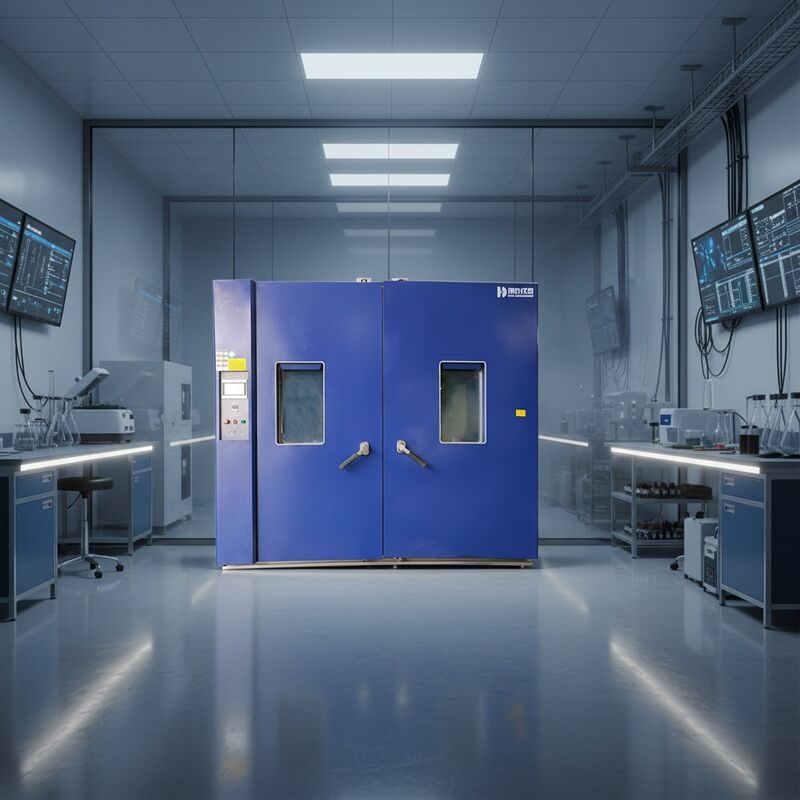

Feuchtigkeitsprüfung bei niedrigem und leerem Wasserstand, Alarmtemperatur und Luftfeuchtigkeitskammer
Temperatur- und Feuchtigkeitskammer.pdf
Herunterladen:Temperatur- und Feuchtigkeitskammer.pdf
Funktion und Anwendung:
Luftfeuchtigkeitstest Alarm bei niedrigem und leerem Wasserstand Temperatur Luftfeuchtigkeitskammerdient hauptsächlich zum Testen und Bestimmen der Parameter und der Leistung elektrischer, elektronischer Produkte, Chemikalien und Materialien bei Umgebungsveränderungen bei Hochtemperatur-, Niedertemperatur- oder Dauertests. Es kann verschiedene Umgebungsbedingungen (Temperatur und Luftfeuchtigkeit) an einem Produkt oder Material simulieren. Es eignet sich zum Testen der Materialleistung, z. B. Hitzebeständigkeit, Trockenbeständigkeit und Kältebeständigkeit. Es ist weit verbreitet in der Flugzeugindustrie, der Automobilindustrie, der Halbleiterindustrie, der Chemieindustrie, der Pharmazie, der Lebensmittelindustrie, der Haushaltsgeräteindustrie und im wissenschaftlichen Forschungsbereich anwendbar.
Struktur und Eigenschaften:
1. Temperatur-Feuchtigkeitskammer besteht aus der Kammer, Kühlsystemen, Heizsystemen, Luftzirkulationssystem und Steuersystem.
2. Die Arbeitskammer besteht aus hochwertigem Edelstahlmaterial SUS#304, die Außenhülle besteht aus einer A3-Stahlplatte und einem elektrostatischen Oberflächensprühverfahren.
3. Das Isoliersystem verwendet superfeine Glasfaserwolle oder Polyurethanschaum, um die Temperatur der Innenkammer sicherzustellen.
4. Die Temperatur- und Feuchtigkeitsregelung übernimmt den aus Korea importierten programmierbaren Touchscreen-Temperatur- und Feuchtigkeitsregler TEMI880 mit automatischer Berechnung der PID-Funktion.
5. Nimmt die Dampfbefeuchtungsmethode, die automatische Wasserzirkulationsschleife und die Funktionen der automatischen Wasserfüllung an.
6. Das Kühlsystem übernimmt das ursprüngliche Frankreich.Tecumseh" Kühleinheit und komplette Kühlteilesätze.
7.Eingangsmodus PT100-Sensor.
8. Das System zum Aufheizen, Abheizen, Entfeuchten und Befeuchten kann unabhängig voneinander betrieben werden, um die Testkosten zu senken, die Lebensdauer der Maschine zu verlängern und die Ausfallrate zu verringern.
Standardfunktionen:
- Edelstahl Nr. 304 für den Innenbereich
- Lackieren Sie Stahl für den Außenbereich
- Schaumstoffisolierte Tür für Stabilität und lange Lebensdauer
- Leicht zu wartender Wassertank aus Kunststoff
- Beobachtungsfenster mit frostfreier Funktion
- Hochleistungskühlsystem
- Einfache Benutzeroberfläche für die TEMI-880 SPS-Steuerung
- Ein 100-mm-Kabelanschluss/vom Kunden angegeben
- Ein Regal, 10 kg Tragkraft und 4 Rollen im Lieferumfang enthalten
- Van Typ Sirocco,L134,Lüfter
- PID-gesteuerter Luftbefeuchter aus Edelstahl
- DuPont R-404A [Kein Fluor] Kältemittel / 23 für unter -40 °C
- USB-Anschluss zur Datenausgabe
- Explosionsgeschützte Innenlampen
- Datenprotokollierungs-Diagrammschreiber und papierlose Schreiber speicherten Daten in der SPS.
2. Spezifikationen:
Bereich – 40 bis 150 °C
|
Temperatur/Luftfeuchtigkeit
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Nur temporär
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Temperaturbereich:
|
-40 °C ~ 150 °C
|
|
Kühlleistung
|
~ 2 kW bei -20°C
|
~ 2,5 kW bei -20°C
|
~ 4,5 kW bei -20°C
|
| |
~ 5,5 kW bei -20°C
|
~ 8 kW bei -20°C
|
~ 8,5 kW bei - -20°C
|
|
Heizsystem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperaturschwankungen:
|
±0,5°C
|
|
Temperaturgradient:
|
±0,5 °C ~ ±0,2 °C
|
|
Heizrate†:
|
≥3℃/min durchschnittlich (Advanced-Modell 5 – 15 ℃/min)
|
|
Abkühlrate†:
|
≥1℃/Min. Durchschnitt (Advance-Modell 5 – 15℃/Min.)
|
|
Luftfeuchtigkeitsbereich:
|
10％～95％RH (bezogen auf den dargestellten normalen Luftfeuchtigkeitsbereich)
|
|
Luftfeuchtigkeitsschwankungen:
|
±1,5 % RH ~ ±2,0 % RH
|
|
Luftfeuchtigkeitsgradient:
|
±3％rF
|
|
Abmessungen
|
|
Abmessungen des Arbeitsbereichs
(BxTxH)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Außenmaße
(BxTxH)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Standortanforderungen
|
|
Stromversorgung:
|
208V 3Ø 60Hz oder 230V 3Ø 60Hz (kundenspezifisch)
|
|
Feuchtigkeit Wasser
|
Destilliertes Wasser
|
|
Kondensatablauf:
|
1/2" Schlauchanschluss (Schwerkraftablauf)
|
Bereich – 70 bis 150 °C
|
Temperatur/Luftfeuchtigkeit
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Nur temporär
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Temperaturbereich:
|
-70 °C ~ 150 °C
|
|
Kühlleistung
|
~ 2,5 kW bei -50°C
|
~ 3 kW bei -50°C
|
~ 5 kW bei -50°C
|
| |
~ 6,5 kW bei -50°C
|
~ 8,5 kW bei -50°C
|
~ 9 kW bei - -50°C
|
|
Heizsystem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperaturschwankungen:
|
±0,5°C
|
|
Temperaturgradient:
|
±0,5 °C ~ ±0,2 °C
|
|
Heizrate†:
|
≥3℃/min durchschnittlich (Advanced-Modell 5 – 15 ℃/min)
|
|
Abkühlrate†:
|
≥1℃/Min. Durchschnitt (Advance-Modell 5 – 15℃/Min.)
|
|
Luftfeuchtigkeitsbereich:
|
10％～95％RH (bezogen auf den dargestellten normalen Luftfeuchtigkeitsbereich)
|
|
Luftfeuchtigkeitsschwankungen:
|
±1,5 % RH ~ ±2,0 % RH
|
|
Luftfeuchtigkeitsgradient:
|
±3％rF
|
|
Abmessungen
|
|
Abmessungen des Arbeitsbereichs
(BxTxH)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Außenmaße
(BxTxH)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Standortanforderungen
|
|
Stromversorgung:
|
208V 3Ø 60Hz oder 230V 3Ø 60Hz (kundenspezifisch)
|
|
Feuchtigkeit Wasser
|
Destilliertes Wasser
|
|
Kondensatablauf:
|
1/2" Schlauchanschluss (Schwerkraftablauf)
|
3. Leistung der Stabilitäts-, Hoch-, Tieftemperatur- und Feuchtigkeitstestkammer:
Holen Sie sich eine Leistungsbewertung, um Ihnen die passenden Kammern zur Verfügung zu stellen.
Zur besseren Gewährleistung der Leistung Ihrer Temperatur- und Feuchtigkeitswechselanwendung kann Haida eine garantierte Leistungsberechnung auf der Grundlage Ihrer übermittelten Anforderungen bereitstellen.
Bitte verwenden Sie die folgenden Fragen als Leitfaden für die Definition Ihres Testplans. Anschließend können Sie diese Informationen an unseren Laborberater weitergeben oder uns eine E-Mail zur Überprüfung durch unseren Laborberater senden. Ein empfohlenes Modell mit entsprechender Kühlgröße wird Ihnen zur Verfügung gestellt.
Merkmale:
1. Nicht korrosiv
2. Hocheffizient
3. Lange Lebensdauer
4.Perfektes Design
5. Robuste Konstruktion
6. Luftzirkulation für gleichmäßigen Luftstrom in der Innenkammer
7. Temperatur und Luftfeuchtigkeit können unabhängig voneinander gesteuert werden.
8. Nimmt umweltfreundliches Kältemittel an
Optionales Zubehör:
1.Japan-Import „OYO“ Touchscreen-programmierbarer Temperaturregler/Japan-Import UMC-Serie TouchscreenProgrammierbarer Temperaturregler
2.Deutschland „Copeland“ halbgeschlossene Kühlkompressoren
3. RS485-Anschluss und Kommunikation
4. Temperaturtestloch
5. Zusätzliche Regale
System- und Leistungsoptionen
- Niedrige und extrem niedrige Luftfeuchtigkeit Erweitert den Feuchtigkeitskontrollbereich. (Normaler Luftfeuchtigkeitsbereich dargestellt)
- Wasserkühlsystem.
- Die Trockenluftspülung hält die Feuchtigkeit in der Kammer durch Spülen mit -40 °C extrem niedrig. Druckluftversorgung erforderlich
- Zusätzliche Regale, 50 kg belastbar
- Kabelanschlüsse mit flexiblem Silikonstecker, 50, 100, 150 mm oder kundenspezifische Durchmesser
(Normaler Luftfeuchtigkeitsbereich dargestellt)
4. Sicht:
(Das fortschrittliche Kühldesign ist besonders kompakt für Kammern der HD-Serie.)
