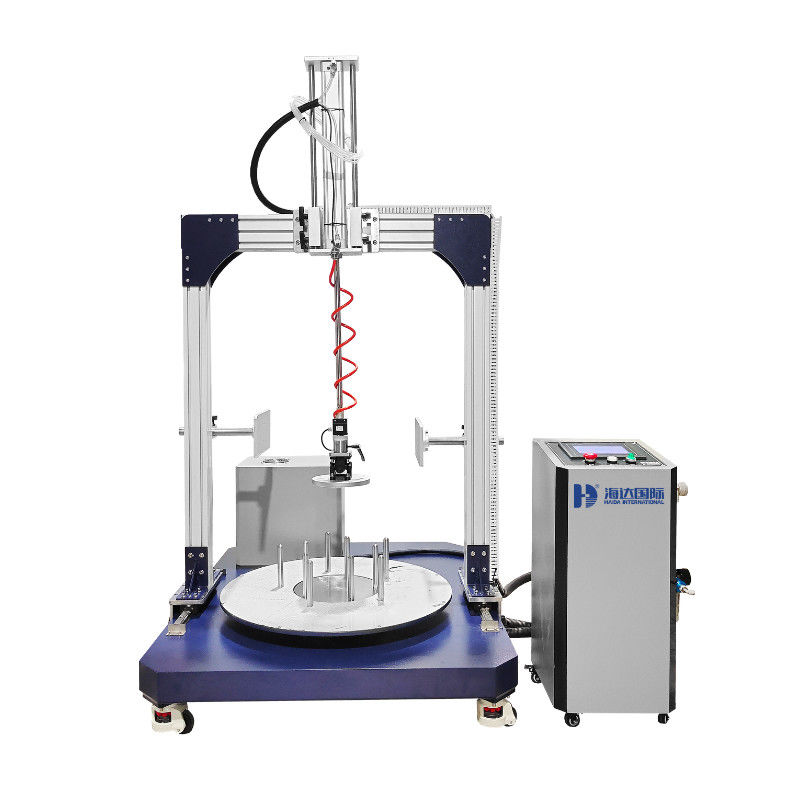

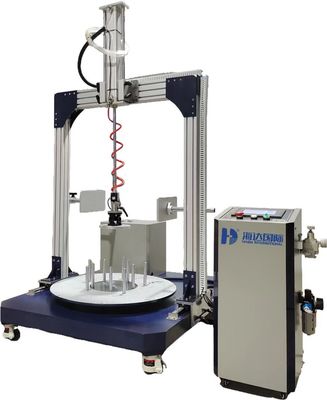

Elektrische BIFMA X5.1 270 lb Elektrische Bürostuhl Drehtrahbarkeitsprüfung Maschine

Beschreibung der Ausrüstung

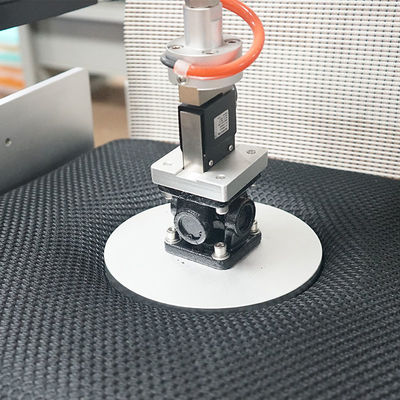

Prüfgerät für die Rotationsprüfung von Sitzmöbeln nach BIFMA X5.1Die pneumatische Prüfachse wird von einer Steuerungstechnik gesteuert.

Allgemeine Angaben

Maschinenabmessungen: (W x D x H) 1680*890*1840mm

Stromversorgungsquelle: Einphasen, AC220V±10%, 50/60Hz (kann bestimmt werden)

Bruttogewicht: 400 kg

Standardmerkmale

Anwendungsnormen:

BIFMA X5.1-2017

Referenzdokument: BIFMA X5.1-2017 Drehversuch

Stuhlprüfungsschritt

1. Der Stuhl ist auf einer Plattform festzuhalten, wobei entweder der Sitz oder die Plattform von der Drehung abgehalten werden muss.
2. Wenn der Sitz einstellbar ist, wird er auf die maximale Sitzposition eingestellt.
3. Auf dem Sitz muss eine Last von 122 kg (270 lb) so angebracht werden, dass sich der Schwerpunkt der Last 51 bis 64 mm (2 bis 2,5 Zoll) vor der Mittellinie der Drehachse befindet, wie in Abbildung 1 dargestellt.
4. Die Fahrradvorrichtung ist so einzustellen, dass sie den geringeren der folgenden Drehbereiche oder 360° ± 10° dreht. Ist der verfügbare Drehbereich kleiner als 360°,Die Drehung der Prüfmaschine ist so einzustellen, dass der Drehmechanismus die Haltestellen berührt, aber nicht außer Kraft setzt.Die Rotation kann beidseitig oder einseitig sein.
5. Bei Stühlen, die sich um 360 Grad drehen, ist ein Zyklus eine vollständige Drehung. Bei Stühlen, die sich weniger als 360 Grad drehen, dreht sich ein Zyklus von einer Haltestelle zur anderen.
6. Der Sitz oder die Plattform dreht sich 60.000 Mal mit einer Drehzahl von 5 bis 15 Drehungen pro Minute.
7. Wenn die Sitzhöhe einstellbar ist, wird sie auf die niedrigste Position eingestellt.

Für alle Stühle wird der Test für weitere 60.000 Zyklen fortgesetzt, bis es insgesamt 120.000 Zyklen gibt.
