Höhe-niedrige Temperatur-Wärmestoß-Kammer Environmtntal-Test-Kammer
Wärmestoß Chamber.pdf
1. Beschreibung:
Höhe-niedrige Temperatur-Wärmestoß-Kammer Environmtntal-Test-Kammer ist die perfekte Prüfmaschine von elektronischen Bauelementen, von Metall, von chemischen Materialien, von Automatisierungskomponenten, von Kommunikationsmodul, von nationaler Rüstungsindustrie, von Luftfahrtindustrie, VON BGA-, PWB-Substrat, von elektronischem Chip IC, von Materialien des keramischen und hohen Polymers des Halbleiters.
2. Spezifikationen der Höhe-niedrigen Temperatur-Wärmestoß-Kammer Environmtntal-Test-Kammer:
| System |
Zwei-Zonentest mittels der feuchteren Schaltung |
| Drei-Zonenkammer |
| Modell |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Besonders angefertigt |
| Leistung |
Testgebiet |
Hochtemperatur. Belichtung range*1 |
+60~ zu +200°C |
| Niedrigtemperatur. Belichtung range*1 |
-65to 0 °C |
| Temp. Schwankung *2 |
±1.8°C |
| Mansarde |
Heizen Sie obere Grenze vor |
+200°C |
| Temp. erhitzen Sie oben time*3 |
Umgebender Temp. zu +200°C innerhalb 30min |
| Kältekammer |
Kühlen Sie unterere Grenze vor |
-65°C |
| Temp. ziehen Sie Stillstandszeit *3 |
Umgebender Temp. zu -65°C innerhalb 70min |
| Temp. Wiederaufnahme (2-zone) |
Wiederaufnahmezustände |
Zwei-Zone: Hochtemperatur. Minute der Belichtung +125°C 30, niedrigtemperatur. Minute der Belichtung -40°C 30; Exemplar 6,5 Kilogramm (Exemplarkorb 1.5kg) |
| Temp. Genesungszeit |
Innerhalb 10 Min. |
| Bau |
Externes Material |
Cold-rolled Rost-prüfte Stahlplatte |
| Testgebietmaterial |
Edelstahl SUS304 |
| Door*4 |
Von Hand betriebene Tür mit entriegeln Knopf |
| Heizung |
Streifendrahtheizung |
| Kühlgerät |
System*5 |
Mechanische KaskadenKühlanlage |
| Kompressor |
Luftdicht verschlossener Rollenkompressor |
| Expansionsmechanismus |
Elektronisches Expansionsventil |
| Kühlmittel |
Hochtemperaturseite: R404A, niedrigtemperaturseite R23 |
| Kühlvorrichtung |
Edelstahl geschweißter Plattenwärmetauscher |
| Luftzirkulator |
Schirokkofan |
| Feuchtere Antriebseinheit |
Luftzylinder |
| Installationen |
Kabelanschluss mit Durchmesser 100mm auf der linken Seite (rechte Seite und maßgeschneiderte Durchmessergröße sind als Wahlen verfügbar), Exemplarstromversorgungssteueranschluß |
| Innere Maße (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Besonders angefertigt |
| Testgebietkapazität |
50L |
100L |
Besonders angefertigt |
| Testgebietlast |
5 Kilogramm |
10 Kilogramm |
Besonders angefertigt |
| Äußere Maße (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Besonders angefertigt |
| Gewicht |
800kg |
1100kg |
N/A |
|
Gebrauchsanforderungen
|
Zulässige Umgebungsbedingungen |
+5~30°C |
| Stromversorgung |
AC380V, 50/60Hz, dreiphasig, 30A |
| Kühlwasserversorgung pressure*6 |
02~0.4Mpa |
| Kühlwasserversorgung rate*6 |
8m ³ /h |
| Funktionierender Kühlwasser Temp. Strecke |
°C +18 bis 23 |
| Geräuschpegel |
DB 70 oder senken |
3.Notes
1) wenn die unterere Grenze der Hochtemperaturbelichtungsstrecke + das 60°C oder die unterere Grenze -60°C der niedrigtemperaturbelichtungsstrecke angefordert wird, wählen Sie bitte die „Umgebendtemperaturbelichtungs“ Wahl vor
2)Wenn der Tempschwankungsbedarf unter ±1.8°C vorwählt bitte das „niedrigtemperaturschwankungspaket“
3) sind Temperaturaufwärmung/Zugstillstandszeit nur während der unabhängigen Kammeroperation anwendbar
4) wenn die automatisch bearbeitete erforderte Schiebetür, vorwählen bitte das „automatisch Türpaket“
5) luftgekühlter Kondensator/wassergekühlter Kondensator beide verfügbar
6) treffen auf nur wassergekühltem Kondensator zu
4. Sicherheitsvorrichtungen der Höhe-niedrigen Temperatur-Wärmestoß-Kammer Environmtntal prüfen Kammer
1)Schutzschalter der Mansardenhitze
2)Schutzschalter der Kältekammerhitze
3)Luftzirkulatorüberlastungswarnung
4)Hoch- Niederdruckschutz des Kühlschranks
5)Kompressortemperaturschalter
6)Luftdruckschalter
7)Sicherung
8)Wassersuspendierungsrelais (nur wassergekühlte Spezifikation)
9)Kompressorleistungsschalter
10)Heizungsleistungsschalter
11)Testgebiethitze/unterkühlen Schutz
12)Luftablassventil
5.Control
Operation und Einstellungen vereinfacht unter Anwendung von einer LCD-Anzeige des Bildschirm- (Anweisungen zeigten Bildschirm an). -aglance an der Bestätigung von Testseiten, von Testgebiettemperaturen, von Temperaturzyklen und von Tendenzdiagrammanzeigen.
| Einstellung |
Wechselwirkender Schlüsselinput durch Fingerspitzentablett |
| Anzeige |
LCD (5,7 Zoll) |
| Temperaturüberwachungsfunktion |
Testgebiet: Belichtung Temp.
Mansarde: Vorheizen von Temp.
Kältekammer: Vorkühlungstemp.
|
| Pid-Steuerung |
| VoreinstellungsTemperaturspanne |
Hohe Temperatur: 60 to200'C
Niedrige Temperatur: -78 bis 0' C
|
| Einstellungsentschließung |
1' C |
| Input |
Thermoelementart T (Kupfer/Kupfer-Nickel) |
| Einstellungs- und Anzeichenstrecken |
Voreinstellungszeit: 0 Min. bis 99 Stunden und 59 Min.
Voreinstellungszyklus: 1 bis 9.999 Zyklen
|
| Zusätzliche Funktion |
Timer-Voreinstellung
Hitze unterkühlen Schutz
Stromausfall-Wiederaufnahmeauswahl
Temperaturgenesungszeiteinstellung
Programmgedächtnis
Automatische Energieabsperrvorrichtung
Programmierte Zeitanzeige
Prüfen Sie FertigstellungsBetriebsarten-Wahl
Neigen Sie Diagramm
Alarmieren Sie Geschichtsanzeige
Sensor-Kalibrierung
RS-232/USB Kommunikation
|

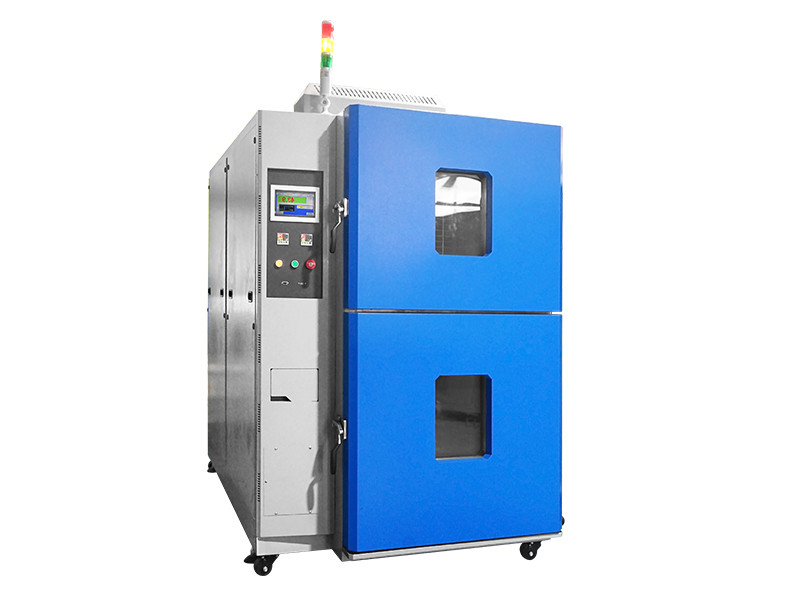

6. Höhe-niedrige Temperatur-Wärmestoß-Kammer Environmtntal-Test-Kammeransicht:
