Warme und kalte Temperaturen, thermischer Schock, Umgebungsprüfungskammer

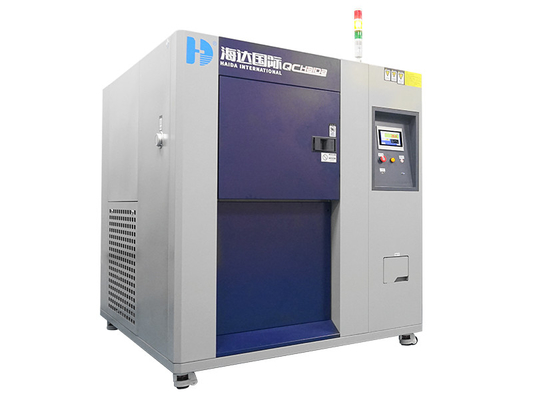

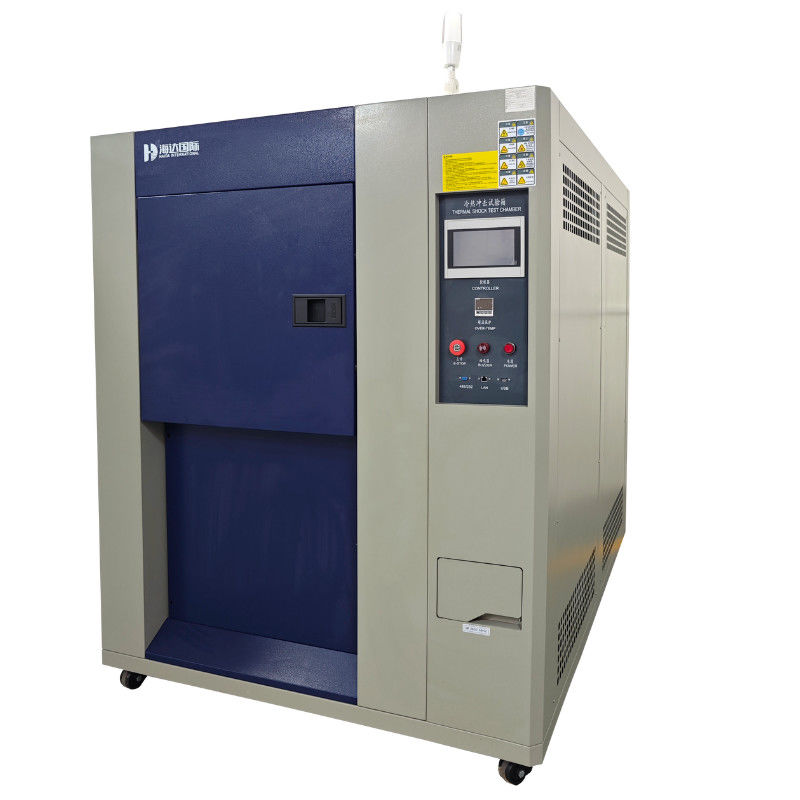

HD-E703-100 Drei-Zonen-Wärmeschockprüfkammer....
1Beschreibung:
Es ist...ist in einen Hochtemperaturbereich, einen Niedertemperaturbereich und einen Prüfbereich in drei Teile unterteilt, wobei jeder Bereich eine einzigartige Isolationsstruktur darstellt, so dass heiße und kalte Aufprallprüfungen durchgeführt werden.Auftrittsprüfung bei hoher Temperatur oder Auftrittsprüfung bei niedriger TemperaturDie maximale Zeit beträgt bis zu 9999 Minuten, die maximale Zykluszeit beträgt bis zu 9999 Mal.Die Maschine kann automatisch oder manuell den Aufprallzyklus oder selektiv die zwei Bereiche oder drei Bereiche auf den Aufprall von heißem und kaltemEs verwendet binäre Kühlsystem, das sehr effektiv für die Kühlung ist, ist das Kühlsystem in die Luft-gekühlt und wassergekühlt unterteilt. Es kann auch mit einem Computer verbunden werden,aber das Tonträgerinstrument ist nur für den optionalen Kauf. Farbige LCD Touch-Control-Betriebsschnittstelle mit Chinesisch und Englisch, einfach zu bedienen.
2. Spezifikationen
|
System
|
Zwei-Zonen-Prüfung durch Dämpferwechsel
|
|
Drei-Zonen-Kammer
|
|
Modell
|
Die Anlage ist in der Lage, die Anlage zu ersetzen.
|
Die Angabe der Anwendungsdauer des Zertifikats ist nicht erforderlich.
|
Individualisiert
|
|
Leistung
|
Prüfgebiet
|
Hochtemperaturbereich*1
|
+60~ bis +200°C
|
|
Niedrigtemperaturbereich*1
|
-65 bis 0 °C
|
|
Temperaturschwankung *2
|
±1,8°C
|
|
Heizkammer
|
Obergrenze für Vorwärme
|
+200°C
|
|
Temp. Aufwärmzeit*3
|
Umgebungstemperatur auf +200°C innerhalb von 30 Minuten
|
|
Kühlkammer
|
Untergrenze der Vorkühlung
|
-65°C
|
|
Temp. Abziehzeit*3
|
Umgebungstemperatur auf -65°C innerhalb von 70 Minuten
|
|
Temporäre Wiederherstellung (2-Zonen)
|
Rückforderungsbedingungen
|
Zwei-Zonen: Hohe Temperatur +125°C 30 min, Niedrige Temperatur -40°C 30 min; Probe 6,5 kg (Probekorb 1,5 kg)
|
|
Zeit der vorübergehenden Erholung
|
Innerhalb von 10 Minuten.
|
|
Bauwesen
|
Außenmaterial
|
Kaltgewalzte rostfeste Stahlplatten
|
|
Material der Prüffläche
|
SUS304 aus rostfreiem Stahl
|
|
Tür*4
|
Manuell betätigte Tür mit Freischaltknopf
|
|
Heizgerät
|
Heizungsgeräte mit Streifendraht
|
|
Kühlgerät
|
System*5
|
Mechanische Kältesystemkaskade
|
|
Kompressor
|
Hermetisch versiegelter Rollkompressor
|
|
Erweiterungsmechanismus
|
Elektronisches Expansionsventil
|
|
Kühlmittel
|
Hochtemperaturseite:R404A, Niedertemperaturseite R23
|
|
Kühler
|
Schweißplattenwärmetauscher aus Edelstahl
|
|
Luftkreislauf
|
Sirocco-Ventilator
|
|
Abdämpferantriebseinheit
|
Luftflasche
|
|
Ausrüstung
|
Kabelanschluss mit einem Durchmesser von 100 mm auf der linken Seite (rechte Seite und maßgeschneiderte Durchmessergröße sind optional erhältlich), Musterstromversorgungstechnik
|
|
Innenräume (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Individualisiert
|
|
Kapazität der Prüffläche
|
50 L
|
100 L
|
Individualisiert
|
|
Belastung der Prüffläche
|
5 kg
|
10 kg
|
Individualisiert
|
|
Außenabmessungen (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Individualisiert
|
|
Gewicht
|
800 kg
|
1100 kg
|
N/A
|
|
Nutzungsvoraussetzungen
|
Zulässige Umgebungsbedingungen
|
+5 bis 30°C
|
|
Stromversorgung
|
AC380V, 50/60Hz, dreiphasig, 30A
|
|
Kühlwasserversorgungsdruck*6
|
02 ~ 0,4Mpa
|
|
Kühlwasserversorgungsrate*6
|
8 m3/h
|
|
Betriebstemperaturbereich des Kühlwassers
|
+18 bis 23 °C
|
|
Geräuschpegel
|
70 dB oder weniger
|
Anmerkungen
1. Wenn der Untergrenzwert des Hochtemperaturbereichs + 60°C oder der Untergrenzwert des Niedrigtemperaturbereichs - 60°C erforderlich ist, wählen Sie bitte die Option Umgebungstemperaturbelastung aus
2. Wenn die Temperaturschwankung unter ±1,8°C liegen muss, wählen Sie bitte das Paket "Niedrigtemperaturschwankung"
3Die Temperaturerwärmungs-/Abzugzeiten gelten nur für den unabhängigen Betrieb der Kammer.
4. Wenn die automatisch betätigte Schiebetür erforderlich ist, wählen Sie bitte das Paket "Automatisch betätigt"
5Luftgekühlter Kondensator / Wassergekühlter Kondensator beide verfügbar
6. Nur auf wassergekühlten Kondensatoren auftragen
3. Sicherheitsvorrichtungen
- Schalter zur Überhitzung der Heißkammer
- Schalter zur Überhitzung der Kältekammer
- Alarm für die Überlastung des Luftkreislaufsystems
- Kühlschranken-Hoch-/Niederdruckschutz
- Kompressor-Temperaturschalter
- Luftdruckschalter
- Sicherung
- Wasseraufhänger (nur wassergekühlte Spezifikation)
- Kompressor-Schaltkreislaufschalter
- Heizschalter
- Überhitzungs-/Überkühlschutz für den Prüfbereich
- Luftreinigungsventil
Kontrolle
(Farbiges interaktives LCD-Touchscreen-System)
Betrieb und Einstellungen vereinfacht durch den Einsatz eines Touchscreen-LCD-Displays (Anweisungen auf dem Bildschirm angezeigt).und Trenddiagrammanzeigen.
|
Einstellung
|
Interaktive Tasteneingabe über das Touch-Panel
|
|
Anzeige
|
Bildschirm (5,7 Zoll)
|
|
Temperaturregelungsfunktion
|
Prüfbereich: Expositionstemperatur.
Warmkammer: Vorwärmtemperatur.
Kühlkammer: Vorkühltemperatur.
|
|
PID-Steuerung
|
|
Voreinstellter Temperaturbereich
|
Hohe Temperatur: 60 bis 200 °C
Niedrige Temperatur: -78 bis 0°C
|
|
Auflösung
|
1 ̊C
|
|
Eingabe
|
Thermoelement des Typs T (Kupfer/Kupfer-Nickel)
|
|
Einstellungs- und Anzeigebereiche
|
Vorinstellungszeit: 0 min. bis 99 Stunden und 59 min.
Voreinstellungszyklus: 1 bis 9,999 Zyklen
|
|
Zubehörfunktion
|
Timer vordefiniert
Schutz vor Überhitzung/Überkühlung
Auswahl von Stromausfall/Wiederherstellung
Einstellung der Temperaturwiederherstellung
Programmspeicher
Automatischer Stromausfall
Programmierte Zeitanzeige
Auswahl des Testdurchlaufes
Trenddiagramm
Anzeige der Alarmhistorie
Kalibrierung des Sensors
RS-232/USB-Kommunikation
|
