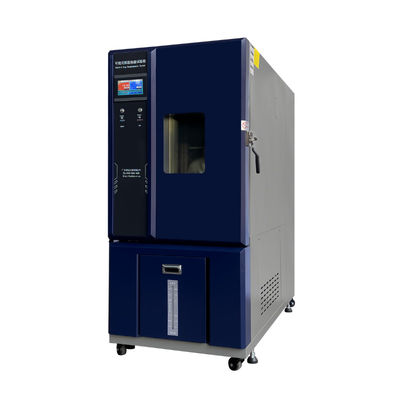

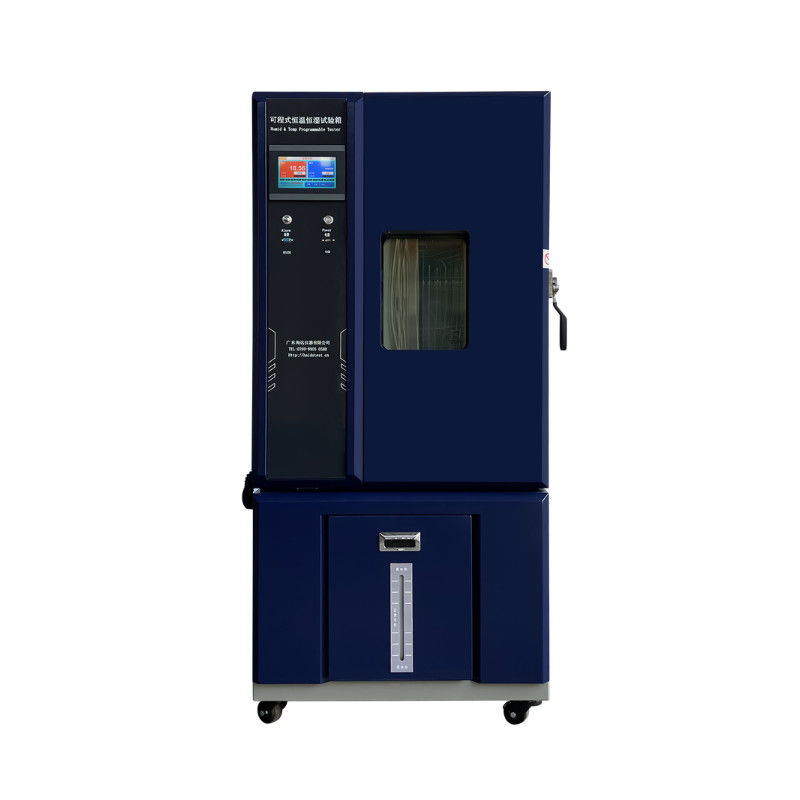

PID-Regelung Temperatur-Feuchtigkeitskammer-Umwelttestgeräte
Herunterladbare Informationen
Thermoschockkammer.pdf
UV-beschleunigter Bewitterungstester.pdf
Wassersprühtestkammer.pdf
Staubkammer.pdf
Haida IPX1 – IPX8 Regentestkammer.pdf
Temperatur- und Feuchtigkeitskammer.pdf
Bedienungsanleitung für die UV-Alterungstestkammer – Steuerung...
Leistung
Umweltprüfkammerkann sowohl Temperatur als auch Luftfeuchtigkeit simulieren. Eine kontrollierte Luftfeuchtigkeit von 10 % RH bis 95 % RH kann im Trockentemperaturbereich von +10 °C bis +85 °C aufrechterhalten werden, begrenzt durch einen Taupunkt von 6 °C. Bei niedrigeren Taupunktbedingungen (niedrige relative Luftfeuchtigkeit oder relative Luftfeuchtigkeit bei niedrigen Trockenkugeltemperaturen) benötigen Sie eine Trockenluftspülung oder eine GN2-Spülung (gasförmiger Stickstoff). Die Grenzwerte für den Feuchtigkeitsbereich finden Sie in der Tabelle mit den Luftfeuchtigkeitsbereichen auf der Spezifikationsseite jeder Temperatur-Feuchtigkeits-Kammer.
Fragen zur Leistungsentwicklungsanfrage:
System- und Leistungsoptionen
- Niedrige und extrem niedrige Luftfeuchtigkeit Erweitert den Feuchtigkeitskontrollbereich. (Normaler Luftfeuchtigkeitsbereich dargestellt)
- Wasserkühlsystem.
- Die Trockenluftspülung hält die Feuchtigkeit in der Kammer durch Spülen mit -40 °C extrem niedrig. Druckluftversorgung erforderlich
- Zusätzliche Regale, 50 kg belastbar
- Kabelanschlüsse mit flexiblem Silikonstecker, 50, 100, 150 mm oder kundenspezifische Durchmesser
Spezifikationen:
Bereich – 70 bis 150 °C
|
Temperatur/Luftfeuchtigkeit
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Nur temporär
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Temperaturbereich:
|
-70 °C ~ 150 °C
|
|
Kühlleistung
|
~ 2,5 kW bei -50°C
|
~ 3 kW bei -50°C
|
~ 5 kW bei -50°C
|
| |
~ 6,5 kW bei -50°C
|
~ 8,5 kW bei -50°C
|
~ 9 kW bei - -50°C
|
|
Heizsystem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperaturschwankungen:
|
±0,5°C
|
|
Temperaturgradient:
|
±0,5 °C ~ ±0,2 °C
|
|
Heizrate†:
|
≥3℃/min durchschnittlich (Advanced-Modell 5 – 15 ℃/min)
|
|
Abkühlrate†:
|
≥1℃/Min. Durchschnitt (Advance-Modell 5 – 15℃/Min.)
|
|
Luftfeuchtigkeitsbereich:
|
10％～95％RH (bezogen auf den dargestellten normalen Luftfeuchtigkeitsbereich)
|
|
Luftfeuchtigkeitsschwankungen:
|
±1,5 % RH ~ ±2,0 % RH
|
|
Luftfeuchtigkeitsgradient:
|
±3％rF
|
|
Abmessungen
|
|
Abmessungen des Arbeitsbereichs
(BxTxH)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Außenmaße
(BxTxH)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Standortanforderungen
|
|
Stromversorgung:
|
208V 3Ø 60Hz oder 230V 3Ø 60Hz (kundenspezifisch)
|
|
Feuchtigkeit Wasser
|
Destilliertes Wasser
|
|
Kondensatablauf:
|
1/2" Schlauchanschluss (Schwerkraftablauf)
|
Bereich – 40 bis 150 °C
|
Temperatur/Luftfeuchtigkeit
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Nur temporär
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Temperaturbereich:
|
-40 °C ~ 150 °C
|
|
Kühlleistung
|
~ 2 kW bei -20°C
|
~ 2,5 kW bei -20°C
|
~ 4,5 kW bei -20°C
|
| |
~ 5,5 kW bei -20°C
|
~ 8 kW bei -20°C
|
~ 8,5 kW bei - -20°C
|
|
Heizsystem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperaturschwankungen:
|
±0,5°C
|
|
Temperaturgradient:
|
±0,5 °C ~ ±0,2 °C
|
|
Heizrate†:
|
≥3℃/min durchschnittlich (Advanced-Modell 5 – 15 ℃/min)
|
|
Abkühlrate†:
|
≥1℃/min durchschnittlich (Advance-Modell 5 – 15℃/min)
|
|
Luftfeuchtigkeitsbereich:
|
10％～95％RH (bezogen auf den dargestellten normalen Luftfeuchtigkeitsbereich)
|
|
Luftfeuchtigkeitsschwankungen:
|
±1,5 % RH ~ ±2,0 % RH
|
|
Luftfeuchtigkeitsgradient:
|
±3％rF
|
|
Abmessungen
|
|
Abmessungen des Arbeitsbereichs
(BxTxH)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Außenmaße
(BxTxH)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Standortanforderungen
|
|
Stromversorgung:
|
208V 3Ø 60Hz oder 230V 3Ø 60Hz (kundenspezifisch)
|
|
Feuchtigkeit Wasser
|
Destilliertes Wasser
|
|
Kondensatablauf:
|
1/2" Schlauchanschluss (Schwerkraftablauf)
|
Merkmale:
Außenseite aus Edelstahl
Vollständige thermische Trennung um den Türrahmen herum
Ein Kabelanschluss mit 50 mm (2 Zoll) Durchmesser auf der linken Seite, mit flexiblem Silikonstecker
Drei Stufen des Überhitzungsschutzes
115-V-Hauptstrom für das Modell BTL-433
Hohe Leistung und leiser Betrieb (65 dBa)
Leicht abnehmbare Service-Panels, elektrischer Zugang auf der linken Seite
Standardfunktionen:
- Edelstahl Nr. 304 für den Innenbereich
- Lackieren Sie Stahl für den Außenbereich
- Schaumstoffisolierte Tür für Stabilität und lange Lebensdauer
- Leicht zu wartender Wassertank aus Kunststoff
- Beobachtungsfenster mit frostfreier Funktion
- Hochleistungskühlsystem
- Einfache Benutzeroberfläche für die TEMI-880 SPS-Steuerung
- Ein 100-mm-Kabelanschluss/vom Kunden angegeben
- Ein Regal, 10 kg Tragkraft und 4 Rollen im Lieferumfang enthalten
- Van Typ Sirocco,L134,Lüfter
- PID-gesteuerter Luftbefeuchter aus Edelstahl
- DuPont R-404A [Kein Fluor] Kältemittel / 23 für unter -40 °C
- USB-Anschluss zur Datenausgabe
- Explosionsgeschützte Innenlampen
- Datenprotokollierungs-Diagrammschreiber und papierlose Schreiber speicherten Daten in der SPS.
Leistungsindikatoren
Temperaturbereich RT + 10 ℃ ~ 100 ℃ Luftfeuchtigkeit 80 ~ 98 % R · H Schwankung/Gleichmäßigkeit ≤ ± 0,5 ℃ / ± 2 ℃ Temperaturabweichung +2 %, - 3 % R · H Aufheizzeit ca. 20 Min. bei Raumtemperatur ~ 100 ℃ Temperaturregelung ± 1 ℃ ± 2 %
Kontrollsystem
Importierter Mikrocomputer-Temperaturregler, integrierter Nassregler (direkte Anzeige der prozentualen Luftfeuchtigkeit).
Genauigkeitsbereich Einstellgenauigkeit: Temperatur ± 0,1 ℃, Luftfeuchtigkeit ± 0,1 % R · H, Anzeigegenauigkeit: Temperatur ± 0,1 ℃, Temperatur ± 0,1 % R · H Temperatur- und Feuchtigkeitssensoren Platin-Platin-Widerstand · PT100Ω.
Das Heizsystem ist ein völlig unabhängiges System mit elektrischer Nichrom-Heizung.
Isolierte externe Befeuchtungssysteme, Verdunstungsbefeuchter mit Edelstahlkessel und flacher Oberfläche.
Geräuscharme Klimaanlagenmotoren für die Temperatur des Kreislaufsystems, Blattzentrifugalwindrad.
Heizsystem
Ferninfrarotheizung mit Heizgeschwindigkeit aus Nickel-Chrom-Legierung;
Völlig unabhängige Hochtemperatur- und Niedertemperatursysteme;
Temperaturregelung P · I · D + S · S · R-System mit Kanalkoordinationsregelung;
Temperaturregelung der Ausgangsleistung durch Mikrocomputerberechnung, um eine hohe Genauigkeit und einen hohen Wirkungsgrad zu erreichen.
