Produktdetails:
|
Heizen Sie obere Grenze vor: | +200°C | Temp. erhitzen Sie oben time*3: | Umgebender Temp. zu +200°C innerhalb 30min |
---|---|---|---|
Kühlen Sie unterere Grenze vor: | -65°C | Temp. Genesungszeit: | Innerhalb 10 Min. |
Luftzirkulator: | Schirokkofan | Zulässige Umgebungsbedingungen: | +5~30°C |
Kühlwasserversorgung pressure*6: | 02~0.4Mpa | Kühlwasserversorgung rate*6: | 8m ³ /h |
Markieren: | Umwelt-Prüfschrank,Klimalaborversuchausrüstung |

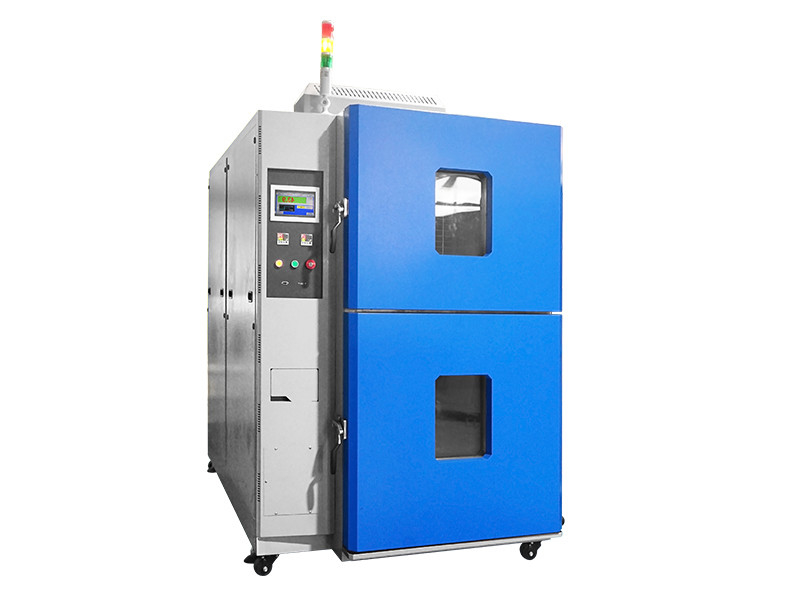

Drei Zonen-Hochs und Tiefs-Temperatur-Wärmestoß-Test-Kammer
Wärmestoß-Test-Kammer der Zonen-HD-E703-100 drei….
1. Beschreibung:
Drei Zonen-Hochs und Tiefs-Temperatur-Wärmestoß-Test-Kammer, die ein Produkt wechselnden Extrema von Hochs und Tiefs-Temperaturen unterwirft, um Änderungen in den Produkteigenschaften und das Auftreten einer Störung zu beobachten, das durch verschiedene Materialien und ihre Koeffizienten der thermischen Expansion verursacht wird. Wärmestoßkammer verwendet Kontrollbereiche für die heißen, umgebenden und kalten Temperaturen. Das Produkt wird von umgebendem auf heißes oder umgebendes auf kalte Zonen verschoben. Die Kammer kann programmiert werden, um einen Haltzeitraum in der umgebenden Zone einzuschließen, wenn sie gewünscht wird. Sie ist auf Metalle, Plastik, Gummi, Elektronik unter anderen Materialien anwendbar. Das Testergebnis kann als Hinweis oder Basis für Produktverbesserung verwendet werden.
2. Spezifikationen der drei Zonen-Hochs und Tiefs-Temperatur-Wärmestoß-Test-Kammer:
System |
Zwei-Zonentest mittels der feuchteren Schaltung |
|||||||
Drei-Zonenkammer |
||||||||
Modell |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Besonders angefertigt |
|||||
Leistung |
Testgebiet |
Hochtemperatur. Belichtung range*1 |
+60~ zu +200°C |
|||||
Niedrigtemperatur. Belichtung range*1 |
-65to 0 °C |
|||||||
Temp. Schwankung *2 |
±1.8°C |
|||||||
Mansarde |
Heizen Sie obere Grenze vor |
+200°C |
||||||
Temp. erhitzen Sie oben time*3 |
Umgebender Temp. zu +200°C innerhalb 30min |
|||||||
Kältekammer |
Kühlen Sie unterere Grenze vor |
-65°C |
||||||
Temp. ziehen Sie Stillstandszeit *3 |
Umgebender Temp. zu -65°C innerhalb 70min |
|||||||
Temp. Wiederaufnahme (2-zone) |
Wiederaufnahmezustände |
Zwei-Zone: Hochtemperatur. Minute der Belichtung +125°C 30, niedrigtemperatur. Minute der Belichtung -40°C 30; Exemplar 6,5 Kilogramm (Exemplarkorb 1.5kg) |
||||||
Temp. Genesungszeit |
Innerhalb 10 Min. |
|||||||
Bau |
Externes Material |
Cold-rolled Rost-prüfte Stahlplatte |
||||||
Testgebietmaterial |
Edelstahl SUS304 |
|||||||
Door*4 |
Von Hand betriebene Tür mit entriegeln Knopf |
|||||||
Heizung |
Streifendrahtheizung |
|||||||
Kühlgerät |
System*5 |
Mechanische KaskadenKühlanlage |
||||||
Kompressor |
Luftdicht verschlossener Rollenkompressor |
|||||||
Expansionsmechanismus |
Elektronisches Expansionsventil |
|||||||
Kühlmittel |
Hochtemperaturseite: R404A, niedrigtemperaturseite R23 |
|||||||
Kühlvorrichtung |
Edelstahl geschweißter Plattenwärmetauscher |
|||||||
Luftzirkulator |
Schirokkofan |
|||||||
Feuchtere Antriebseinheit |
Luftzylinder |
|||||||
Installationen |
Kabelanschluss mit Durchmesser 100mm auf der linken Seite (rechte Seite und maßgeschneiderte Durchmessergröße sind als Wahlen verfügbar), Exemplarstromversorgungssteueranschluß |
|||||||
Innere Maße (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Besonders angefertigt |
|||||
Testgebietkapazität |
50L |
100L |
Besonders angefertigt |
|||||
Testgebietlast |
5 Kilogramm |
10 Kilogramm |
Besonders angefertigt |
|||||
Äußere Maße (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Besonders angefertigt |
|||||
Gewicht |
800kg |
1100kg |
N/A |
|||||
Gebrauchsanforderungen
|
Zulässige Umgebungsbedingungen |
+5~30°C |
||||||
Stromversorgung |
AC380V, 50/60Hz, dreiphasig, 30A |
|||||||
Kühlwasserversorgung pressure*6 |
02~0.4Mpa |
|||||||
Kühlwasserversorgung rate*6 |
8m ³ /h |
|||||||
Funktionierender Kühlwasser Temp. Strecke |
°C +18 bis 23 |
|||||||
Geräuschpegel |
DB 70 oder senken |
Anmerkungen
1. Wenn die unterere Grenze der Hochtemperaturbelichtungsstrecke + das 60°C oder die unterere Grenze -60°C der niedrigtemperaturbelichtungsstrecke angefordert wird, wählen Sie bitte die „Umgebendtemperaturbelichtungs“ Wahl vor
2. Wenn der Tempschwankungsbedarf unter ±1.8°C vorwählt bitte das „niedrigtemperaturschwankungspaket“
3. Temperaturaufwärmung/Zugstillstandszeit sind nur während der unabhängigen Kammeroperation anwendbar
4. Wenn die automatisch bearbeitete erforderte Schiebetür, vorwählen bitte das „automatisch Türpaket“
5. Luftgekühlter Kondensator/wassergekühlter Kondensator beide verfügbar
6. Treffen Sie auf nur wassergekühltem Kondensator zu
3. Sicherheitsvorrichtungen der drei Zonen-Hochs und Tiefs-Temperatur-Wärmestoß-Test-Kammer:
Steuerung
Operation und Einstellungen vereinfacht unter Anwendung von einer LCD-Anzeige des Bildschirm- (Anweisungen zeigten Bildschirm an). -aglance an der Bestätigung von Testseiten, von Testgebiettemperaturen, von Temperaturzyklen und von Tendenzdiagrammanzeigen.
Einstellung |
Wechselwirkender Schlüsselinput durch Fingerspitzentablett |
Anzeige |
LCD (5,7 Zoll) |
Temperaturüberwachungsfunktion |
Testgebiet: Belichtung Temp. Mansarde: Vorheizen von Temp. Kältekammer: Vorkühlungstemp. |
Pid-Steuerung |
|
VoreinstellungsTemperaturspanne |
Hohe Temperatur: 60 to200'C Niedrige Temperatur: -78 bis 0' C |
Einstellungsentschließung |
1' C |
Input |
Thermoelementart T (Kupfer/Kupfer-Nickel) |
Einstellungs- und Anzeichenstrecken |
Voreinstellungszeit: 0 Min. bis 99 Stunden und 59 Min. Voreinstellungszyklus: 1 bis 9.999 Zyklen |
Zusätzliche Funktion |
Timer-Voreinstellung Hitze unterkühlen Schutz Stromausfall-Wiederaufnahmeauswahl Temperaturgenesungszeiteinstellung Programmgedächtnis Automatische Energieabsperrvorrichtung Programmierte Zeitanzeige Prüfen Sie FertigstellungsBetriebsarten-Wahl Neigen Sie Diagramm Alarmieren Sie Geschichtsanzeige Sensor-Kalibrierung RS-232/USB Kommunikation |
