Produktdetails:
|
Usage: | High and Low Temperature Thermal Shock Test Chamber | Einstellbereich:: | TEMPERATUR: -100.00+200.00°C |
---|---|---|---|
Refrigerant:: | Environment-friendly R23/404a | High temperature range:: | from 60℃ to 200℃ |
Zulässige Umgebungsbedingungen: | +5~30°C | Power supply: | AC380V, 50/60Hz, three phase , 30A |
Kühlwasserversorgung pressure*6: | 02~0.4Mpa | ||
Markieren: | Umwelt-Prüfgeräte,Klimalaborversuchausrüstung |
Hohe Genauigkeits-Wärmestoß-Luft-Test-Kammer-Schock-thermische Prüfvorrichtung PID+SSR (Steuermethode)
1. Beschreibung:
Hohe Genauigkeits-Wärmestoß-Luft-Test-Kammer-Schock-thermische Prüfvorrichtung PID+SSR (Steuermethode) ist- die perfekte Prüfmaschine von elektronischen Bauelementen, von Metall, von chemischen Materialien, von Automatisierungskomponenten, von Kommunikationsmodul, von nationaler Rüstungsindustrie, von Luftfahrtindustrie, VON BGA-, PWB-Substrat, von elektronischem Chip IC, von Materialien des keramischen und hohen Polymers des Halbleiters.
2. Spezifikationen der hohe Genauigkeits-Wärmestoß-Luft-Test-Kammer entsetzen thermische Prüfvorrichtung PID+SSR (Steuermethode) r:
System | Zwei-Zonentest mittels der feuchteren Schaltung | |||||||
Drei-Zonenkammer | ||||||||
Modell | HD-E703-50A/HD-E703-50W | HD-E703-100A/HD-E703-100W | Besonders angefertigt | |||||
Leistung | Testgebiet | Hochtemperatur. Belichtung range*1 | +60~ zu +200°C | |||||
Niedrigtemperatur. Belichtung range*1 | -65to 0 °C | |||||||
Temp. Schwankung *2 | ±1.8°C | |||||||
Mansarde | Heizen Sie obere Grenze vor | +200°C | ||||||
Temp. erhitzen Sie oben time*3 | Umgebender Temp. zu +200°C innerhalb 30min | |||||||
Kältekammer | Kühlen Sie unterere Grenze vor | -65°C | ||||||
Temp. ziehen Sie Stillstandszeit *3 | Umgebender Temp. zu -65°C innerhalb 70min | |||||||
Temp. Wiederaufnahme (2-zone) | Wiederaufnahmezustände | Zwei-Zone: Hochtemperatur. Minute der Belichtung +125°C 30, niedrigtemperatur. Minute der Belichtung -40°C 30; Exemplar 6,5 Kilogramm (Exemplarkorb 1.5kg) | ||||||
Temp. Genesungszeit | Innerhalb 10 Min. | |||||||
Bau | Externes Material | Cold-rolled Rost-prüfte Stahlplatte | ||||||
Testgebietmaterial | Edelstahl SUS304 | |||||||
Door*4 | Von Hand betriebene Tür mit entriegeln Knopf | |||||||
Heizung | Streifendrahtheizung | |||||||
Kühlgerät | System*5 | Mechanische KaskadenKühlanlage | ||||||
Kompressor | Luftdicht verschlossener Rollenkompressor | |||||||
Expansionsmechanismus | Elektronisches Expansionsventil | |||||||
Kühlmittel | Hochtemperaturseite: R404A, niedrigtemperaturseite R23 | |||||||
Kühlvorrichtung | Edelstahl geschweißter Plattenwärmetauscher | |||||||
Luftzirkulator | Schirokkofan | |||||||
Feuchtere Antriebseinheit | Luftzylinder | |||||||
Installationen | Kabelanschluss mit Durchmesser 100mm auf der linken Seite (rechte Seite und maßgeschneiderte Durchmessergröße sind als Wahlen verfügbar), Exemplarstromversorgungssteueranschluß | |||||||
Innere Maße (W x H x D) | 350 X.400 x 350 | 500 x 450 x 450 | Besonders angefertigt | |||||
Testgebietkapazität | 50L | 100L | Besonders angefertigt | |||||
Testgebietlast | 5 Kilogramm | 10 Kilogramm | Besonders angefertigt | |||||
Äußere Maße (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Besonders angefertigt | |||||
Gewicht | 800kg | 1100kg | N/A | |||||
Gebrauchsanforderungen
|
Zulässige Umgebungsbedingungen | +5~30°C | ||||||
Stromversorgung | AC380V, 50/60Hz, dreiphasig, 30A | |||||||
Kühlwasserversorgung pressure*6 | 02~0.4Mpa | |||||||
Kühlwasserversorgung rate*6 | 8m ³ /h | |||||||
Funktionierender Kühlwasser Temp. Strecke | °C +18 bis 23 | |||||||
Geräuschpegel | DB 70 oder senken |
Anmerkungen
1. Wenn die unterere Grenze der Hochtemperaturbelichtungsstrecke + das 60°C oder die unterere Grenze -60°C der niedrigtemperaturbelichtungsstrecke angefordert wird, wählen Sie bitte die „Umgebendtemperaturbelichtungs“ Wahl vor
2. Wenn der Tempschwankungsbedarf unter ±1.8°C vorwählt bitte das „niedrigtemperaturschwankungspaket“
3. Temperaturaufwärmung/Zugstillstandszeit sind nur während der unabhängigen Kammeroperation anwendbar
4. Wenn die automatisch bearbeitete erforderte Schiebetür, vorwählen bitte das „automatisch Türpaket“
5. Luftgekühlter Kondensator/wassergekühlter Kondensator beide verfügbar
6. Treffen Sie auf nur wassergekühltem Kondensator zu
3. Sicherheitsvorrichtungen der hohe Genauigkeits-Wärmestoß-Luft-Test-Kammer entsetzen thermische Prüfvorrichtung PID+SSR (Steuermethode)
Steuerung
Operation und Einstellungen vereinfacht unter Anwendung von einer LCD-Anzeige des Bildschirm- (Anweisungen zeigten Bildschirm an). -aglance an der Bestätigung von Testseiten, von Testgebiettemperaturen, von Temperaturzyklen und von Tendenzdiagrammanzeigen.
Einstellung | Wechselwirkender Schlüsselinput durch Fingerspitzentablett |
Anzeige | LCD (5,7 Zoll) |
Temperaturüberwachungsfunktion |
Testgebiet: Belichtung Temp. Mansarde: Vorheizen von Temp. Kältekammer: Vorkühlungstemp. |
Pid-Steuerung | |
VoreinstellungsTemperaturspanne |
Hohe Temperatur: 60 to200'C Niedrige Temperatur: -78 bis 0' C |
Einstellungsentschließung | 1' C |
Input | Thermoelementart T (Kupfer/Kupfer-Nickel) |
Einstellungs- und Anzeichenstrecken |
Voreinstellungszeit: 0 Min. bis 99 Stunden und 59 Min. Voreinstellungszyklus: 1 bis 9.999 Zyklen |
Zusätzliche Funktion |
Timer-Voreinstellung Hitze unterkühlen Schutz Stromausfall-Wiederaufnahmeauswahl Temperaturgenesungszeiteinstellung Programmgedächtnis Automatische Energieabsperrvorrichtung Programmierte Zeitanzeige Prüfen Sie FertigstellungsBetriebsarten-Wahl Neigen Sie Diagramm Alarmieren Sie Geschichtsanzeige Sensor-Kalibrierung RS-232/USB Kommunikation |

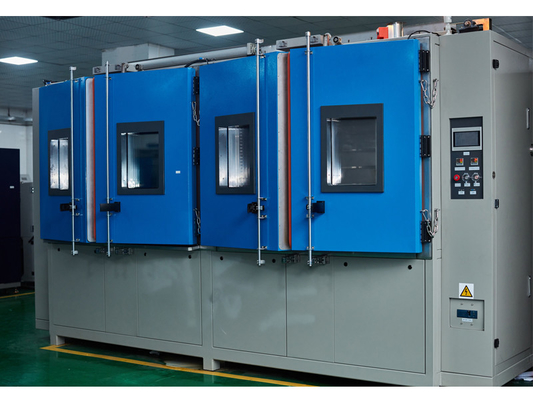

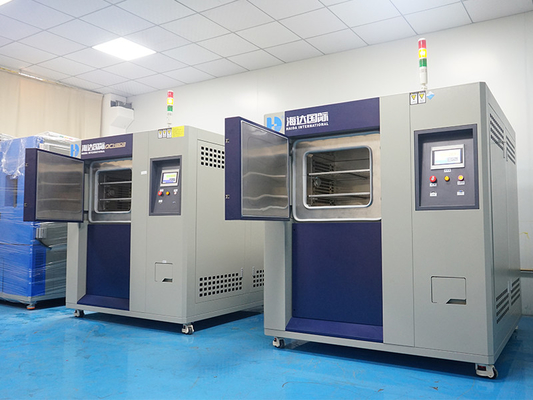

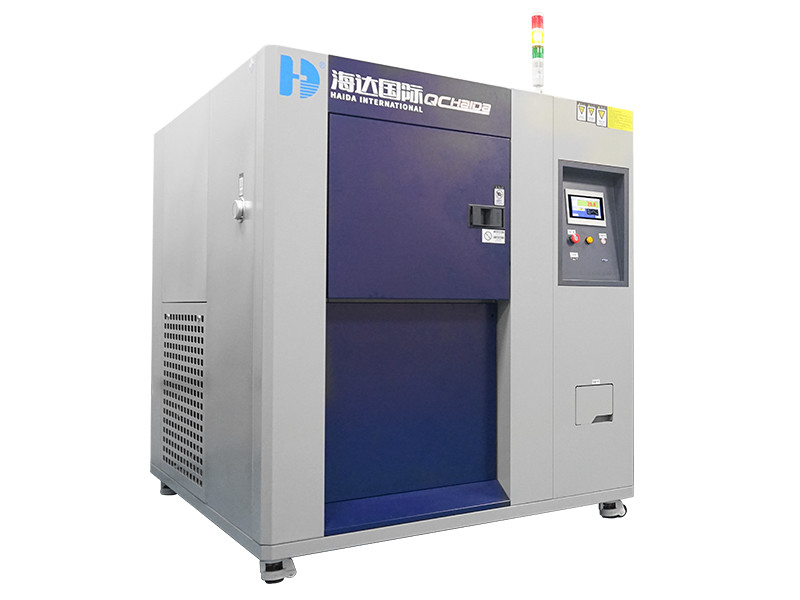

4. Ansicht der hohe Genauigkeits-Wärmestoß-Luft-Test-Kammer-Schock-thermische Prüfvorrichtung PID+SSR (Steuermethode):
(die Test-Kammer)
