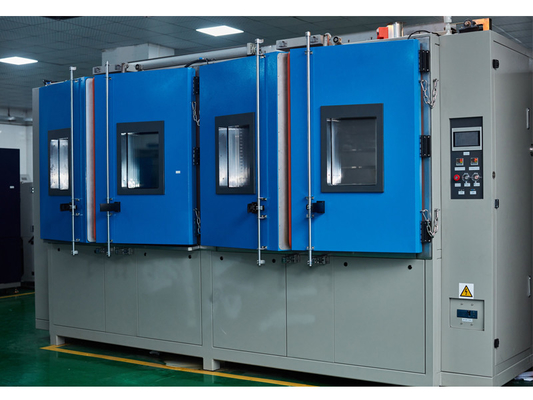

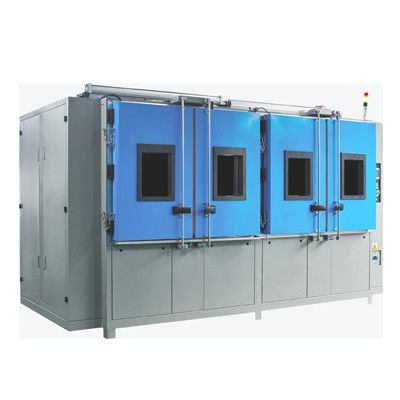

Kaltgewalzte Wärmetauscher-Wärmeschock-Prüfkammer 50 / 60Hz
Wärmeschlagkammer.pdf
1Beschreibung:
WärmeschlagkammerAnwendungen für die Akkumulation von Niedertemperatur und Hochtemperatur nach dem Öffnen des Dämpfers,Es wird heiße und kalte Temperatur in gespeicherten Schleusen Import-Test-Slots nehmen, um schnelle Temperatur-Schlagwirkung zu erzielenBei der Steuerung der Wärmezufuhr wird die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr durch die Wärmezufuhr.
Betrieb der Warm- und Kaltschlagprüffflasche: Vorbehandlung, Erstprüfung, Prüfung, Wiederherstellung,
Klimaanlage
1, die Luftkontrolle:Zwangsluftzirkulation, Balance-Thermostat-Methode (BTC): Diese Methode bezieht sich nicht nur auf das Kühlsystem für den Dauerbetrieb,das Steuerungssystem gemäß dem Temperatur-Einstellpunkt des Heizgeräts zur Steuerung der Ergebnisse durch automatische Berechnung der PID-Ausgabe, und letztendlich ein dynamisches Gleichgewicht zu erreichen.
2, Luftkreislauf bedeutet:zwischen dem Luftkreislaufventilator und der langen Achse aus Edelstahl gebaut, die Verwendung energieeffizienter Kühlschränke und ein Regulierungssystem mit einem effektiven und effizienten Wärmeaustauschventilator,Um den Zweck der Temperaturänderung zu erreichen. Durch einen verstellbaren Ausgangsschraubschraubschraub, wodurch die Kammertemperatur einheitlicher wird;
3, das Luftkühlverfahren:Mehrstufiger Lufttemperaturwechsler mit Zwischenschirm.
4, Luftheizung:Watkins Qualität Nickelchrom elektrische Heizung.
2. Spezifikationen:
|
System
|
Zwei-Zonen-Prüfung
mit Hilfe des Dämpferwechsels
|
|
Drei-Zonen-Kammer
|
|
Modell
|
HD-E703-
50A/HD-E703-50W
|
Die Angabe der Anwendungsdauer des Zertifikats ist nicht erforderlich.
|
Individualisiert
|
|
Leistung
|
Prüfgebiet
|
Hochtemperaturbereich*1
|
+60~ bis +200°C
|
|
Niedrigtemperaturbereich*1
|
-65 bis 0 °C
|
|
Temperaturschwankung *2
|
±1,8°C
|
|
Heizkammer
|
Obergrenze für Vorwärme
|
+200°C
|
|
Temp. Aufwärmzeit*3
|
Umgebungstemperatur auf +200°C innerhalb von 30 Minuten
|
|
Kühlkammer
|
Untergrenze der Vorkühlung
|
-65°C
|
|
Temp. Abziehzeit*3
|
Umgebungstemperatur auf -65°C innerhalb von 70 Minuten
|
|
Temporäre Wiederherstellung (2-Zonen)
|
Rückforderungsbedingungen
|
Zwei-Zonen: Hohe Temperatur +
125°C 30 min, Niedrigtemperaturbelastung bei -40°C 30 min; Probe 6,5 kg (Probenkorb 1,5 kg)
|
|
Zeit der vorübergehenden Erholung
|
Innerhalb von 10 Minuten.
|
|
Bauwesen
|
Außenmaterial
|
Kaltgewalzte rostfeste Stahlplatten
|
|
Material der Prüffläche
|
SUS304 aus rostfreiem Stahl
|
|
Tür*4
|
Manuell betätigte Tür mit Freischaltknopf
|
|
Heizgerät
|
Heizungsgeräte mit Streifendraht
|
|
Kühlgerät
|
System*5
|
Mechanische Kältesystemkaskade
|
|
Kompressor
|
Hermetisch versiegelter Rollkompressor
|
|
Erweiterungsmechanismus
|
Elektronisches Expansionsventil
|
|
Kühlmittel
|
Hochtemperaturseite:R404A, Niedertemperaturseite R23
|
|
Kühler
|
Schweißplattenwärmetauscher aus Edelstahl
|
|
Luftkreislauf
|
Sirocco-Ventilator
|
|
Abdämpferantriebseinheit
|
Luftflasche
|
|
Ausrüstung
|
Kabelanschluss mit einem Durchmesser von 100 mm auf der linken Seite (rechte Seite und maßgeschneiderte Durchmessergröße sind optional erhältlich), Muster
Steuerungsterminal für die Stromversorgung
|
|
Innenräume (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Individualisiert
|
|
Kapazität der Prüffläche
|
50 L
|
100 L
|
Individualisiert
|
|
Belastung der Prüffläche
|
5 kg
|
10 kg
|
Individualisiert
|
|
Außenabmessungen (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
- Das ist Cust.
ausgelassen
|
|
Gewicht
|
800 kg
|
1100 kg
|
N/A
|
|
Nutzungsvoraussetzungen
|
Zulässige Umgebungsbedingungen
|
+5 bis 30°C
|
|
Stromversorgung
|
AC380V, 50/60Hz,
Drei-Phase, 30A
|
|
Kühlwasserversorgungsdruck*6
|
02 ~ 0,4Mpa
|
|
Kühlwasserversorgungsrate*6
|
8 m3/h
|
|
Betriebstemperaturbereich des Kühlwassers
|
+18 bis 23 °C
|
|
Geräuschpegel
|
70 dB oder weniger
|
Die Stoßkammer funktioniert wie folgt:
1, Niedertemperaturspeicher:Die Tanktemperatur wird durch den Zustand der Kanalheizung, des Verdampfers und des Funktionszustands des Ventilators bestimmt.Nach dem Ausdehnungsschlauch, der das in den Verdampfer fließende Kältemittel in die Arbeitskammer drosselt, die Arbeitskammer der Wärmeabsorption und Vergasung, um die Temperatur der Arbeitskammer zu senken; das vergaserte Kältemittel wird angesaugt und auf eine hohe Temperatur komprimiert,Hochdruckgas in den Kondensatorkompressor, und dann das Screening-Programm,und schließlich durch das Expansionsventil wird nach dem Wiedereintritt in die Arbeitskammer gedroschelt und der Verdampfer absorbiert Wärme und vergasen und dann durch Kompressor-Saug komprimiert.
2, Hochtemperaturspeicher:ein Temperatursensorsignal der Zentralsteuerung aus dem Erkennungsmoment, und das eingestellte Temperatursignal wird verglichen,das von dem Instrument PID-Logikkreislauf erhaltene Vergleichssignal zum Steuern des Festkörperrelais ist ausgeschaltet oder das Leistungsniveau des Heizzeitverhältnisses angepasst, so daß der Zweck der automatischen Temperaturregelung erreicht wird.
3, Temperatur-Schockprüfkammer:mit einer Leistung von mehr als 50 W undniedrige oder hohe Temperaturen zwischen der Lagerkammer, die jeweils zu einem geschlossenen Luftzirkulationssystem und einer oder mehreren niedrigen Temperaturboxen umgeschaltet wird, erreichte schnell die Zieltemperaturtests.
Anmerkungen
1. Wenn der Untergrenzwert für den Hochtemperaturbereich + 60°C oder der Untergrenzwert für den Niedrigtemperaturbereich - 60°C erforderlich ist, wählen Sie bitte die Option Umgebungstemperaturbelastung
2. Wenn die Temperaturschwankung unter ±1,8°C liegen muss, wählen Sie bitte das Paket "Niedrigtemperaturschwankung"
3Die Temperaturerwärmungs-/Abzugzeiten gelten nur für den unabhängigen Betrieb der Kammer.
4. Wenn die automatisch betätigte Schiebetür erforderlich ist, wählen Sie bitte das Paket "Automatisch betätigt"
5Luftgekühlter Kondensator / Wassergekühlter Kondensator beide verfügbar
6. Nur auf wassergekühlten Kondensatoren auftragen
3. Sicherheitsvorrichtungen:
- Schalter zur Überhitzung der Heißkammer
- Schalter zur Überhitzung der Kältekammer
- Alarm für die Überlastung des Luftkreislaufsystems
- Kühlschranken-Hoch-/Niederdruckschutz
- Kompressor-Temperaturschalter
- Luftdruckschalter
- Sicherung
- Wasseraufhänger (nur wassergekühlte Spezifikation)
- Kompressor-Schaltkreislaufschalter
- Heizschalter
- Überhitzungs-/Überkühlschutz für den Prüfbereich
- Luftreinigungsventil
Kontrolle
Betrieb und Einstellungen vereinfacht durch den Einsatz eines Touchscreen-LCD-Displays (Anweisungen auf dem Bildschirm angezeigt).und Trenddiagrammanzeigen.
|
Einstellung
|
Interaktive Tasteneingabe über das Touch-Panel
|
|
Anzeige
|
Bildschirm (5,7 Zoll)
|
|
Temperaturregelungsfunktion
|
Prüfbereich: Expositionstemperatur.
Warmkammer: Vorwärmtemperatur.
Kühlkammer: Vorkühltemperatur.
|
|
PID-Steuerung
|
|
Voreinstellter Temperaturbereich
|
Hohe Temperatur: 60 bis 200 °C
Niedrige Temperatur: -78 bis 0°C
|
|
Auflösung
|
1 ̊C
|
|
Eingabe
|
Thermoelement des Typs T (Kupfer/Kupfer-Nickel)
|
|
Einstellungs- und Anzeigebereiche
|
Vorinstellungszeit: 0 min. bis 99 Stunden und 59 min.
Voreinstellungszyklus: 1 bis 9,999 Zyklen
|
|
Zubehörfunktion
|
Timer vordefiniert
Schutz vor Überhitzung/Überkühlung
Auswahl von Stromausfall/Wiederherstellung
Einstellung der Temperaturwiederherstellung
Programmspeicher
Automatischer Stromausfall
Programmierte Zeitanzeige
Auswahl des Testdurchlaufes
Trenddiagramm
Anzeige der Alarmhistorie
Kalibrierung des Sensors
RS-232/USB-Kommunikation
|
Tägliche Wartung
1. thermischer Schock mich eine lange Abschaltung nicht regelmäßig verwendet wird, jede halbe Leistung, Stromzeit ist nicht weniger als eine Stunde, und die zugehörigen Ersatzteile und Prüfgeräte funktioniert ordnungsgemäß.
2. Warm- und Kaltschlagkasten sollte regelmäßig gereinigt werden Verdampfer:Der Verdampfer sollte regelmäßig gereinigt werden..
3. Der Niedertemperaturraumkreisventilator, der Kondensatorventilator und die Korrektur der Sauberkeitsbilanz: Reinigung und Verdunstung sind aufgrund unterschiedlicher Arbeitsumgebung der Kammer, des Kreislaufventilators,Wir werden viel Staub auf den Kondensatorventilatoren sammeln., und andere kleine Partikel sollten regelmäßig gereinigt werden.
4Um das Gerät zu bewegen, muss ich bei Paddy Ashdown Lai Instrumentierung die beste technische Anleitung des Personals finden, um Schäden an der Ausrüstung zu vermeiden, wie z.B. Kunden selbst zu verlagern,Vor dem Einschalten muss ein professioneller Elektriker vorhanden sein, um den ordnungsgemäßen Betrieb des Stromkreises zu bestätigen., oder verbrannte Geräte-bezogene Komponenten.
