Selbstcomputer-konstante Temperatur-Feuchtigkeits-Kammer-Wassererkühlung Franzosen Tecumseh
Temperatur und Feuchtigkeit chamber.pdf
1. Leistung
Kann Selbstcomputer-konstante Temperatur-Feuchtigkeits-Kammer-Wassererkühlung Franzosen Tecumseh Temperatur und Feuchtigkeit simulieren. Kontrollierte Feuchtigkeit von 10% relative Feuchtigkeit zu 95% relative Feuchtigkeit kann innerhalb des Trockentemperaturbereiches +10°C zu +85°C aufrechterhalten werden, begrenzt worden durch einen 6°C Taupunkt. Für niedrigere Taupunktzustände (niedrige relative Feuchtigkeit oder relative Luftfeuchtigkeit an den niedrigen Trockentemperaturen), benötigen Sie Reinigung der trockenen Luft oder (gasförmiger Stickstoff) Reinigung GN2. Sehen Sie das Feuchtebereichdiagramm auf der Spezifikationsseite jeder Temperaturfeuchtigkeitskammer für Feuchtebereichgrenzen.
Fragen für Leistungs-Entwicklungs-Antrag:
System-u. Leistungs-Wahlen
- Niedrige und Ultra-niedrige Feuchtigkeit erweitert die Luftfeuchteregelungsstrecke. (Normaler Feuchtebereich grafisch dargestellt)
- Wassererkühlungssystem.
- Trockene Luft-Reinigung hält Feuchtigkeit in der Kammer extrem - niedrig, indem sie mit der erforderten -40 °C. Druckluftversorgung bereinigt
- Zusätzliche Regale, 50 Kilogramm Laden
- Kabelanschlüsse mit flexiblem Silikon verstopfen, 50, 100, 150mm oder Kundenbesonderedurchmesser
2. Spezifikationen der Selbstcomputer-konstante Temperatur-Feuchtigkeits-Kammer-Wassererkühlung Franzosen Tecumseh
Strecke – 70 zu 150°C
| Temp/Feuchtigkeit |
HD-E702-100-7 |
HD-E702-150-7 |
HD-E702-225-7 |
| |
HD-E702-408-7 |
HD-E702-800-7 |
HD-E702-1000-7 |
| Temp nur für |
HD-E702-100T-7 |
HD-E702-150T-7 |
HD-E702-225T-7 |
| |
HD-E702-408T-7 |
HD-E702-800T-7 |
HD-E702-1000T-7 |
| Temperaturspanne: |
-70°C ~150°C |
| Kälteleistung |
| 2,5 Kilowatt an -50°C |
| 3 Kilowatt an -50°C |
| 5 Kilowatt an -50°C |
| |
| 6,5 Kilowatt at-50°C |
| 8,5 Kilowatt an -50°C |
| 9 Kilowatt an - -50°C |
| Heizsystem |
| 5 Kilowatt |
| 5 Kilowatt |
| 5,5 Kilowatt |
| |
~6,5 Kilowatt |
| 8,5 Kilowatt |
| 9 Kilowatt |
| Temperaturschwankungen: |
±0.5°C |
| Temperaturgradient: |
±0.5°C~±0.2°C |
| Heizquote †: |
≥3℃/minimaler Durchschnitt (Vormodell 5 – 15 ℃/Minute) |
| Abkühlende Rate †: |
≥1℃/minimaler Durchschnitt (Vormodell 5 - 15℃/Minute) |
| Feuchtebereich: |
10%~95%RH (Hinweis auf dem normalen Feuchtebereich grafisch dargestellt) |
| Feuchtigkeits-Schwankung: |
±1.5%RH~±2.0%RH |
| Feuchtigkeits-Steigung: |
±3%RH |
| Maße |
Arbeitsplatzmaße
(WxDxH) Millimeter: |
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
| |
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
Außenmaße
(WxDxH) Millimeter: |
1400x850x1050 |
1500x950x1050 |
1650x950x1150 |
| |
1750x1050x1350 |
1900x1450x1350 |
1900x1450x1550 |
| Standort-Anforderungen |
| Stromversorgung: |
208V 3Ø 60Hz oder 230V 3Ø 60Hz (Kundenbesondere) |
| Feuchtigkeits-Wasser |
Destilliertes Wasser |
| Kondensatabfluß: |
1/2“ Schlauchverbindung (Schwerkraftabfluß) |
Strecke – 40 zu 150°C
| Temp/Feuchtigkeit |
HD-E702-100-4 |
HD-E702-150-4 |
HD-E702-225-4 |
| |
HD-E702-408-4 |
HD-E702-800-4 |
HD-E702-1000-4 |
| Temp nur für |
HD-E702-100T-4 |
HD-E702-150T-4 |
HD-E702-225T-4 |
| |
HD-E702-408T-4 |
HD-E702-800T-4 |
HD-E702-1000T-4 |
| Temperaturspanne: |
-40°C ~150°C |
| Kälteleistung |
| 2 Kilowatt an -20°C |
| 2,5 Kilowatt an -20°C |
| 4,5 Kilowatt an -20°C |
| |
| 5,5 Kilowatt at-20°C |
| 8 Kilowatt an -20°C |
| 8,5 Kilowatt an - -20°C |
| Heizsystem |
| 5 Kilowatt |
| 5 Kilowatt |
| 5,5 Kilowatt |
| |
~6,5 Kilowatt |
| 8,5 Kilowatt |
| 9 Kilowatt |
| Temperaturschwankungen: |
±0.5°C |
| Temperaturgradient: |
±0.5°C~±0.2°C |
| Heizquote †: |
≥3℃/minimaler Durchschnitt (Vormodell 5 – 15 ℃/Minute) |
| Abkühlende Rate †: |
≥1℃/minimaler Durchschnitt (Vormodell 5 - 15℃/Minute) |
| Feuchtebereich: |
10%~95%RH (Hinweis auf dem normalen Feuchtebereich grafisch dargestellt) |
| Feuchtigkeits-Schwankung: |
±1.5%RH~±2.0%RH |
| Feuchtigkeits-Steigung: |
±3%RH |
| Maße |
Arbeitsplatzmaße
(WxDxH) Millimeter: |
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
| |
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
Außenmaße
(WxDxH) Millimeter: |
1400x850x1050 |
1500x950x1050 |
1650x950x1150 |
| |
1750x1050x1350 |
1900x1450x1350 |
1900x1450x1550 |
| Standort-Anforderungen |
| Stromversorgung: |
208V 3Ø 60Hz oder 230V 3Ø 60Hz (Kundenbesondere) |
| Feuchtigkeits-Wasser |
Destilliertes Wasser |
| Kondensatabfluß: |
1/2“ Schlauchverbindung (Schwerkraftabfluß) |
3. Eigenschaften:
Edelstahläußeres
Voller thermischer Bruch um Türrahmen
Ein 50mm (2") Durchmesserkabelanschluss auf links, mit flexiblem Silikonstecker
Drei Niveaus Schutz der Hitze
Netzspannung 115V für Modell BTL-433
Hochleistung und ruhige Operation (DBA 65)
Einfache Startservice-Platten, elektrischer Zugang auf links
WATLOW F4T PROGRAMMER/CONTROLLER
Populärer PID-Prüfer mit Operation des Bildschirm-
Speicher 40 verschiedene Profile
Schrittarten umfassen: Rampe, tränken, Sprung/Wiederholung, Selbststart und Ende
Ethernet-Schnittstelle für Fernüberwachung und Operation
Standardausrüstungen:
- Stahl Stainless# 304 für Innenraum
- Malen Sie Stahl für Äußeres
- Schaum-Isoliertür für Starrheit und langes Leben
- Plastikwasserbehälter einfach für Wartung
- Beobachtungsfenster mit Frost geben Funktion frei
- HochleistungsKühlanlage
- Einfache Benutzerschnittstelle für Prüfer PLC-TEMI-880
- Ein 100mm Kabel-Hafen Kunde spezifiziert
- Ein legen Sie beiseite, 10 Kilogramm Laden u. 4 eingeschlossene Gießmaschinen
- Van Type Sirocco, L134, Fan
- Pid-kontrolliert-rostfreier Stahlbefeuchter
- Du Pont R-404A [kein Fluor] Kühlmittel/23 für unterhalb °C -40
- USB-Port für Datenausgabe
- Antiexplosive Innenleuchten
- Datenerfassungs-Diagrammrecorder, der ohne Papier gespeicherte Daten Recorder im PLC.
Leistungsindikatoren
Temperaturspanne Funktelegrafie + ℃ 10 | 100 ℃ Feuchtigkeit 80 | 98% R · H-Schwankung/Einheitlichkeit ≤ ± 0,5 ℃/± 2 ℃ Temperaturabweichung +2%, - 3% R · H-Anwärmdauer von ungefähr 20min bei Zimmertemperatur | 100 ℃ Temperaturüberwachung ± 1 ℃ ± 2%
Kontrollsystem
Importierter nasser integrierter Prüfer des Mikrocomputertemperaturbegrenzers (der Anzeige Prozentfeuchtigkeit direkt).
Genauigkeitsstrecken-Einstellungsgenauigkeit: Temperatur ± 0,1 ℃, Feuchtigkeit ± 0,1% R · H, Genauigkeit anzeigend: Temperatur ± 0,1 ℃, Temperatur ± 0,1% R · H-Temperatur und Feuchtigkeitssensorplatinplatinwiderstand · PT100Ω.
Heizsystem ist vollständig unabhängiges System, elektrische Heizungschromnickelheizung.
Lokalisierte externe Befeuchtungssysteme, Edelstahlkesselart flacher Oberflächenverdampfungsbefeuchter.
Lärmarme Klimaanlage der Kreislaufsystemtemperatur fährt, belaubtes zentrifugales Windrad.
Heizsystem
Weit-Infrarotheizung unter Verwendung der Nickelchromlegierungsheizdraht-Heizungsgeschwindigkeit;
Hohe Temperatur, niedrige unabhängige Systeme der Temperatur vollständig;
Temperaturüberwachung P · I · D + S · S · R-System mit Kanalkoordinationssteuerung;
Temperaturüberwachung die Spitzenleistung durch das Mikrocomputerkalkül, Energie-Leistungsfähigkeit der hohen Genauigkeit und der hohen Leistungsfähigkeit zu erzielen.

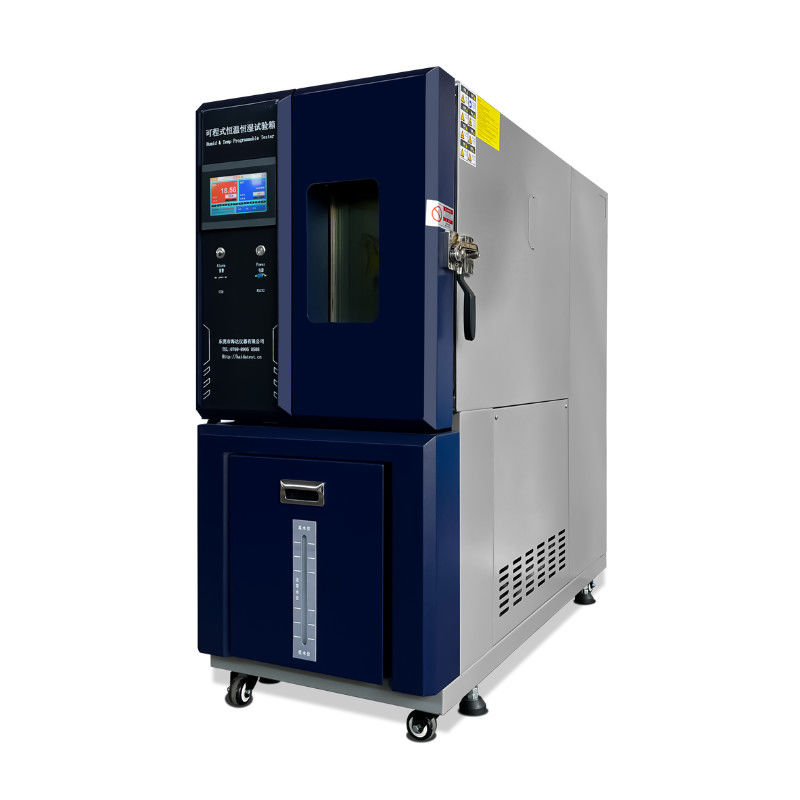

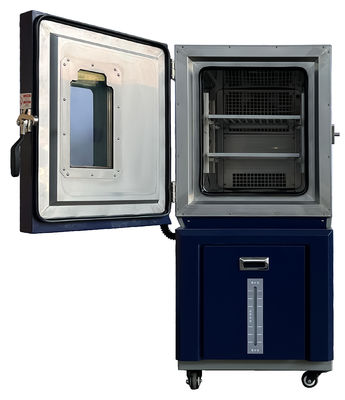

4. Wassererkühlungs-konstante Temperatur-Feuchtigkeits-Kammer-klimatische Test-Kammeransicht:
