Elektromagnetischer Schwingungsrüttler/ Schwingungsprüfmaschine
Einführung:
Der Schwingungsprüfstand für die Zufallsschwingungsprüfung (GB/ t2423.56-2006) wird durch ein Zufallseingangssignal angeregt, das alle Frequenzkomponenten innerhalb des angegebenen Frequenzbereichs (Breitband) jederzeit enthält. Sein momentaner Wert gehorcht einer Normalverteilung (Gauß-Verteilung). Die Verteilung im Frequenzbereich wird durch die Beschleunigungsspektraldichte (ASD)-Kurve dargestellt.
Zufallsschwingungen sind die häufigste Art von Anregung, die in der realen Welt auftritt. Ihr zukünftiger momentaner Wert kann nicht durch ihren vergangenen Zustand vorhergesagt werden, sondern nur auf Wahrscheinlichkeitsbasis. Tatsächlich gelten diese Eigenschaften für die meisten Berechnungen im Zusammenhang mit Zufallsschwingungen, wie z. B. Ermüdung und Wechselbeanspruchung.
Im Gegensatz zum Sinustest wird die Zufallsschwingung des Prüfstands während der gesamten Dauer immer angeregt und schwingt mit, obwohl sie den Maximalwert nicht erreichen kann. Die meisten Zufallssignale im Labor haben einen 3-fachen RMS-Wert, was bedeutet, dass der momentane Wert der Anregung innerhalb des Testfrequenzbereichs von Null bis zum 3-fachen des Gesamt-RMS (R.M.S.) erweitert werden kann. Der größere Unterschied, der bei der Zufallsanregung berücksichtigt werden muss, besteht darin, dass es eine große Anzahl von Spannungswechseln, sowohl positive als auch negative, zwischen den Kreuzungspunkten gibt. Diese Eigenschaft wirkt sich auf die Ermüdungsschäden und damit auf die erwartete Lebensdauer des Ausfalls aus.
Unabhängig davon, ob es sich um eine Sinusschwingung oder eine Zufallsschwingung handelt, können wir nur mit einem besseren Verständnis der Produktion, des Transports, der Nutzungsumgebung des Produkts sowie der Eigenschaften und Merkmale der Testausrüstung unsere eigene geeignete Schwingungsart besser auswählen, um hochwertige Produkte zu selektieren und die Leistung fehlerhafter Produkte zu verbessern.
Elektrodynamisches SchwingungsprüfsystemLeistungsdatenblatt:
| Schwingungsrüttler (Modell# EDM-2000) |
| Sinuskraft (Spitze) |
30 kN |
| Schockkraft (Spitze) |
60 kN |
| Frequenzbereich |
5～2.600 Hz |
| Verschiebung (kontinuierlich) |
100 mm |
| Max. Geschwindigkeit |
1,8 m/s |
| Max. Beschleunigung |
75 G |
| Ankerdurchmesser |
445 mm |
| 1st Ordnung Resonanzfrequenz |
2.400 Hz |
| Zulässiges exzentrisches Moment |
＞500 Nxm |
| Ankergewicht |
40 kg |
| HE/ST-Schraubenabmessung |
M10 (metrisch) |
| Axiale Schwingungsisolationsfrequenz |
＜3 Hz |
| Max. Nutzlast |
500 kg |
| Magnetflussleckage |
≤1 mT |
| Abmessungen (L×B×H, unverpackt) |
1.330x860x1.250 mm |
| Gewicht (unverpackt) |
2.500 kg |
| Installation |
Gummimatte (Ankerschrauben erforderlich) |
| Leistungsverstärker (Modell# VSA-H323A) |
| Verstärkerausgang |
30 kVA |
| SNR |
＞65 dB |
| Nennausgangsspannung |
120 Vrms |
| Verstärkereffizienz |
＞ 90% |
| Abmessungen (L×B×H, unverpackt) |
800x900x2.100 mm |
| Gewicht (unverpackt) |
500 kg |
| Gebläse (Modell# PBL-W30) |
| Luftvolumen |
0,46 m3/s |
| Leistung |
7,5 kW |
| Luftkanal-Durchmesser |
200 mm |
| Luftdruck |
8,8 kPa |
| Installation |
Kann an die Decke angeschlossen werden (bis zu zwei 90-Grad-Biegungen), max. 20’ Lauf |
| Horizontaler Gleittisch (Modell# 30ST-600M) |
| Abmessungen |
600x600 mm |
| Dicke |
45 mm |
| Frequenzgrenze |
2.000 Hz |
| Effektive Masse |
54 kg |
|
Hinweis:
1. Für eine bessere Gleichmäßigkeit werden Hochdruck-Ölfilmlager verwendet.
|
| Schwingungsregler und Beschleunigungsmesser |
| Schwingungsregler VT-9008-4 |
4-Kanal-Schwingungsregler mit Sinus- und Selbstkalibrierung. |
| Beschleunigungsmesser EA-YD-181 |
100 mV/g, Bereich: 50 g, Arbeitsfrequenz: 1-10 kHz, Gewicht: 11 Gramm, mit 10 Fuß rauscharmem Kabel |
| Andere unterstützte Funktionen/Zubehör |
| Umweltkammern |
Unterstützt |
| Mobile Geräte |
Anpassbar |
| Isolierplatten |
Anpassbar |
| Vorrichtung |
Anpassbar |
| Arbeitsumgebung des Systems |
| Temperaturbereich |
0-40℃ |
| Feuchtigkeitsbereich |
0～90 %, keine Kondensation |
| Stromanschluss |
380 V/3ph/50 Hz, 40 kVA |
| Druckluftdruck |
0,6 MPa |
Wie man es benutzt:
1, das Bedienungshandbuch, um die Prozedur abzuschließen
2, wenn ein Bedienungsfehler auftritt, der dazu führt, dass es nicht funktioniert, können Sie die Wiederherstellungsmethode der Eingabeschritte verwenden und dann eine einzelne Gruppe oder andere Betriebsschritte einstellen.
3, vor der Verwendung den externen Startschalter drücken, erscheint COO, d. h. loslassen, den Schlüssel öffnen.
4, Taiwan-Körper:
1 Die Tischkörper-Fußhülse so weit wie möglich fixieren
2 Stromversorgung ein/Arbeit in der Ausgangsleitung kann nicht abgezogen werden
3 Die Ebene so weit wie möglich platzieren
4 Komponenten können ausgetauscht werden, die Leitung sollte nicht geändert oder von der Verbindung entfernt werden.
5 Der Taiwan-Körper darf nicht ganz oder teilweise neu organisiert werden, nur gemäß den Spezifikationen für eine einzelne Komponente und mit dem ursprünglichen Bestätigungskennwort.
5, die Amplitude im Code
1. Vor oder nach dem Start nicht zu groß einstellen
2) Tiefen-Amplitude der Hoch-Amplitude-Modulation
3 Bedienfeld-Amplitudenknopf in der mittleren Position platzierte Testobjekte: platziert, um sich auf den Hauptpunkt zu konzentrieren, die linke flache rechte Seite zu reduzieren.
4 Steuerbox: Kann nicht oben oder unterirdisch betrieben werden
6, Innerer Code: Zurücksetzen bei falscher Ausführung oder Bedienung
7, Steuerbox:
1) Die Verbindungsleitung des Körpers muss nach dem Aufhängen fest verriegelt werden
2 der Schwingungsrichtungsschalter und die Ausgangsverbindungsleitung sind korrespondierend, können nicht falsch verbunden werden
8, Testen: Nicht-Spezialtests sollten den Vollwellentest verwenden
9, der Taiwan-Körper: kann nicht das Kollisionsgeräusch erzeugen, die obere und untere Mittelachse gegenseitige Berührung führt zum Bruch des Federstahlstücks, das sofort abgeschaltet werden muss, die Amplitudenmodulation wird klein eingestellt, dann eingeschaltet.
10, Sonstiges unbekannt:
Ändern Sie nicht willkürlich interne Komponenten und Leitungen
11, der Grund ist schlecht:
1 Die Verwendung von Computermodellen kann nicht für die Steuerung des Rütteltisches verwendet werden
2 kann den Treiber nicht neu laden
2, für den Ista-ia-Test muss der Bediener die Probe schützen, um zu verhindern, dass die Teststücke vom Tisch rutschen

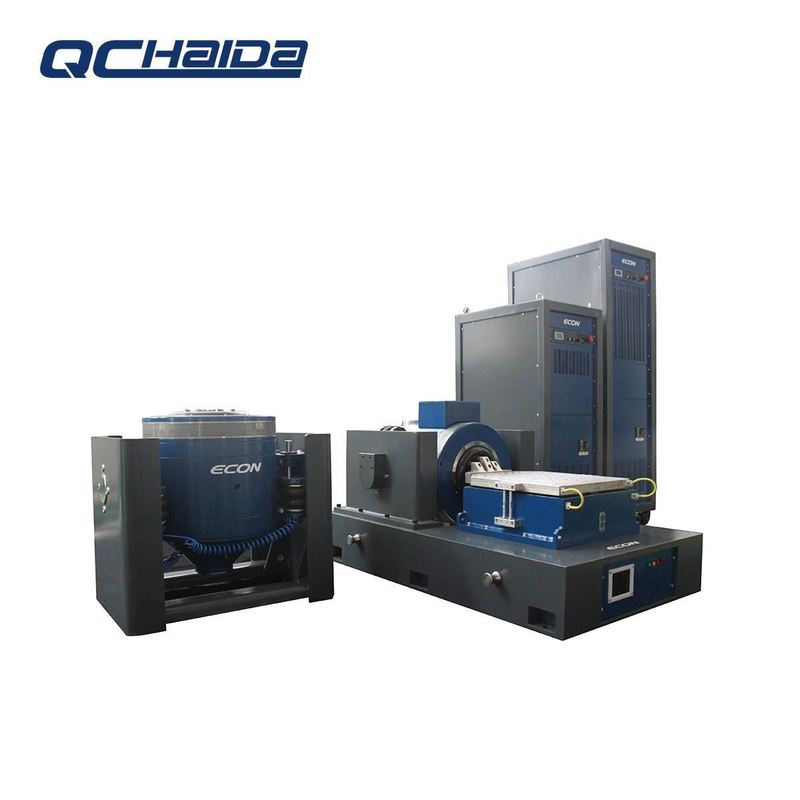

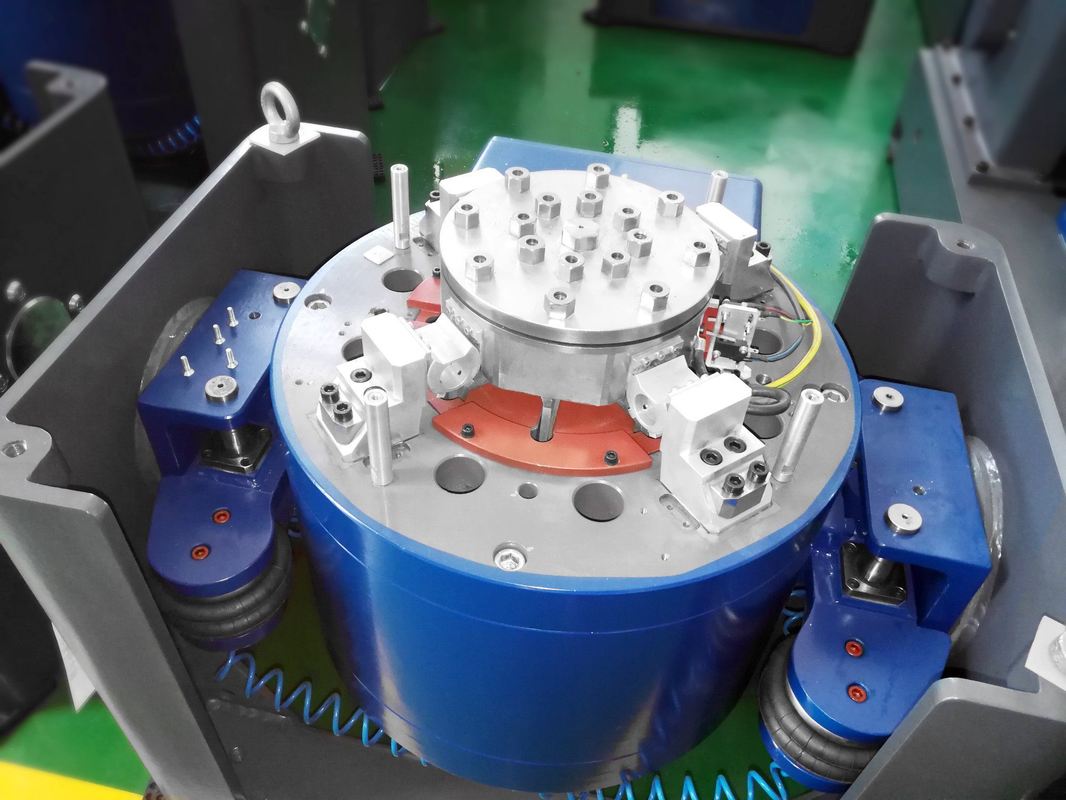

Elektrodynamisches Schwingungsprüfsystem Bilder
