Elektromagnetische Schüttler-Vibrations-/Vibrationsschüttler-Prüfmaschine
Einleitung:
Der Zufallsvibrationstest des Schüttlers (GB/ t2423.56-2006) wird von einem zufälligen Eingangssignal erregt, das jederzeit alle Frequenzkomponenten innerhalb des angegebenen Frequenzbereichs (Breitband) umfasst.Der momentane Wert entspricht der normalen (gaussischen) VerteilungDie Verteilung im Frequenzbereich wird durch die Kurve der Beschleunigungsspektraldichte (ASD) dargestellt.
Zufällige Vibrationen sind die häufigste Art von Erregung, die in der realen Welt auftritt. Ihr zukünftiger unmittelbarer Wert kann nicht durch ihren vergangenen Zustand vorhergesagt werden, sondern kann nur auf der Grundlage von Wahrscheinlichkeit vorhergesagt werden.Tatsächlich sind diese Eigenschaften für die meisten Berechnungen in Bezug auf zufällige Vibrationen, wie Müdigkeit und Wechselspannungen, anwendbar.
Im Gegensatz zum Sinusversuch ist die zufällige Vibration des Prüfbettes immer erregend und resoniert in der Dauer, kann aber nicht den maximalen Wert erreichen.Die meisten der zufälligen Signale im Labor haben ein 3-mal RMS, was bedeutet, dass der momentane Erregungswert innerhalb des Prüffrequenzbereichs von null auf das 3-fache des gesamten RMS (R.M.S.) erweitert werden kann.Der größere Unterschied, der für die zufällige Erregung zu berücksichtigen ist, ist, dass es eine große Anzahl von SpannungswechselnDiese Eigenschaft beeinflusst Müdigkeitsschäden und damit die erwartete Ausfalldauer.
Egal ob Sinusvibration oder zufällige Vibration, nur mit einem besseren Verständnis der Produktion, Transport,Verwendung und Eigenschaften und Merkmale der PrüfgeräteWir müssen uns also um die Frage kümmern, ob wir unsere eigene Vibrationstechnik besser auswählen können, um qualitativ hochwertige Produkte abzuwählen und die Leistung defekter Produkte zu verbessern.
Elektrodynamisches VibrationsprüfsystemLeistungsdatenblatt:
| Schüttler (Modell #EDM-2000) |
| Sine-Kraft (Gipfel) |
30 kN |
| Schlagkraft (Spitze) |
60 kN |
| Frequenzbereich |
5 ‰ 2.600 Hz |
| Verlagerung (kontinuierlich) |
100 mm |
| Max. Geschwindigkeit |
10,8 m/s |
| Max. Beschleunigung |
75 G |
| Durchmesser der Rüstung |
445 mm |
| 1St.Reizfrequenz der Reihenfolge |
2,400 Hz |
| Erlaubtes Exzentrikmoment |
> 500 Nxm |
| Gewicht der Rüstung |
40 kg |
| Abmessungen der HE/ST-Schraube |
M10 (metrisch) |
| Frequenz zur Isolierung von Achsvibrationen |
3 Hz |
| Max. Nutzlast |
500 kg |
| Leckage des Magnetstroms |
≤ 1 mT |
| Abmessungen (L × W × H, nicht verpackt) |
1,330x860x1,250 mm |
| Gewicht (unverpackt) |
2,500 kg |
| Einrichtung |
Gummimatte (Verankerungsschrauben erforderlich) |
| Leistungsverstärker(Modell #)(VSA-H323A) |
| Leistung des Verstärkers |
30 kVA |
| SNR |
> 65 dB |
| Nenn-Ausgangsspannung |
120 Vrs |
| Verstärkerleistung |
> 90% |
| Abmessungen (L × W × H, nicht verpackt) |
800x900x2,100 mm |
| Gewicht (unverpackt) |
500 kg |
| Bläser (Modell# PBL-W30) |
| Luftvolumen |
0.46 m3/s |
| Macht |
7.5 kW |
| Durchmesser des Luftkanals |
200 mm |
| Luftdruck |
80,8 kPa |
| Einrichtung |
Fähig zur Anbindung an die Decke (bis zu zwei 90-Grad-Biegungen), maximal 20 ̊ laufen |
| Horizontales Schiebetisch (Modell # 30ST-600M) |
| Abmessungen |
600 x 600 mm |
| Stärke |
45 mm |
| Frequenzgrenze |
2,000 Hz |
| Wirkungsmasse |
54 kg |
|
Anmerkung:
1Für eine bessere Einheitlichkeit wird ein Hochdruckölfilmlager verwendet.
|
| Vibrationsregler und Beschleuniger |
| Vibrationskontroller VT-9008-4 |
4-Kanal-Vibrationsregler mit Sinus- und Selbstkalibrierung. |
| Beschleunigungsmesser EA-YD-181 |
100 mV/g, Reichweite: 50 g, Arbeitsfrequenz: 1-10 kHz, Gewicht: 11 g, mit 10 Fuß geräuscharmem Kabel |
| Andere unterstützte Funktionen/Zubehörteile |
| Umweltkammern |
Unterstützt |
| Mobilgeräte |
Anpassbar |
| Isolierplatten |
Anpassbar |
| Einrichtung |
Anpassbar |
| Arbeitsumgebung des Systems |
| Temperaturbereich |
0 bis 40 °C |
| Luftfeuchtigkeit |
0· 90%, keine Kondensation |
| Leistungsanforderungen |
380V/3ph/50Hz, 40kVA |
| Druckluft |
0.6 Mpa |
Wie IT verwendet wird:
1, das Bedienhandbuch zum Abschluss des Verfahrens
2, z. B. Betriebsfehler, so dass es nicht funktionieren kann, können Sie die Wiederherstellungsmethode der Schritte der Eingabe verwenden und dann eine einzelne Gruppe oder andere laufende Schritte festlegen.
3, bevor Sie den externen Startschalter drücken, erscheint COO, d. h. lässt los, öffnet den Schlüssel.
4, Taiwanische Stelle:
1 Der Tischkörper ist so weit wie möglich mit dem Fußhüllen befestigt
2 Stromversorgung an/Arbeit in der Ausgangsleitung kann nicht ausgeschaltet werden
3 Stellen Sie die Ebene so weit wie möglich
4 Komponenten ausgetauscht werden können, sollte die Leitung nicht geändert werden oder von der Verbindung.
5 Die taiwanesische Stelle darf nicht ganz oder teilweise an der Reorganisation beteiligt sein, sondern nur nach den Spezifikationen für eine einzelne Komponente und mit dem ursprünglichen Bestätigungspasswort.
5, die Amplitude im Code
1. Nicht vor oder nach dem Boot zu groß einstellen
2) Niedrige Amplitude der hohen Amplitude Modulation
3 Amplitudenknopf des Bedienfelds in der mittleren Position der Prüfgegenstände: zum Fokus auf den Hauptpunkt gelegt, links flach nach rechts reduziert.
Kontrollkasten 4: Kann nicht auf dem oberen oder unterirdischen Betrieb platziert werden
6, Inside Code:reset bei Fehlbetrieb
7, Kontrollbox:
1) Nach dem Aufhängen muss die Verbindungseile des Körpers fest gesperrt sein.
2 der Schwingungsrichtungsschalter und die Ausgangsverbindungsleitung sind Korrespondenz, kann nicht verbinden die falsche
8, Prüfung: Bei nicht speziellen Prüfungen sollte der Vollwellenversuch verwendet werden.
9, der Taiwan-Körper: kann den Kollisionsgeräusch nicht erzeugen, die oberen und unteren Mitte Achse gegenseitige Berührung wird dazu führen, dass die Feder Stahlstück Bruch sofort geschlossen werden,Amplitudenmodulation wird klein eingestellt und dann eingeschaltet.
10, andere unbekannt:
Nicht willkürlich interne Komponenten und Linien ändern
11, der Grund ist schlecht:
1 Die Verwendung von Computermodellen kann nicht für die Steuerung von Schütteltischen verwendet werden
2 kann den Treiber nicht neu laden
2, für die ISTA-IA-Prüfung, der Bediener, um die Probe zu schützen, um zu verhindern, dass die Prüfstücke aus der Tabelle ausrutschen

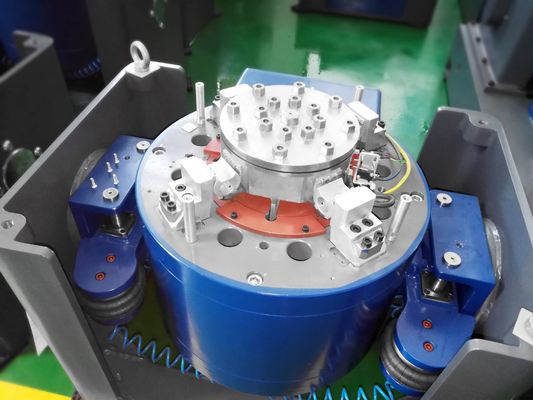

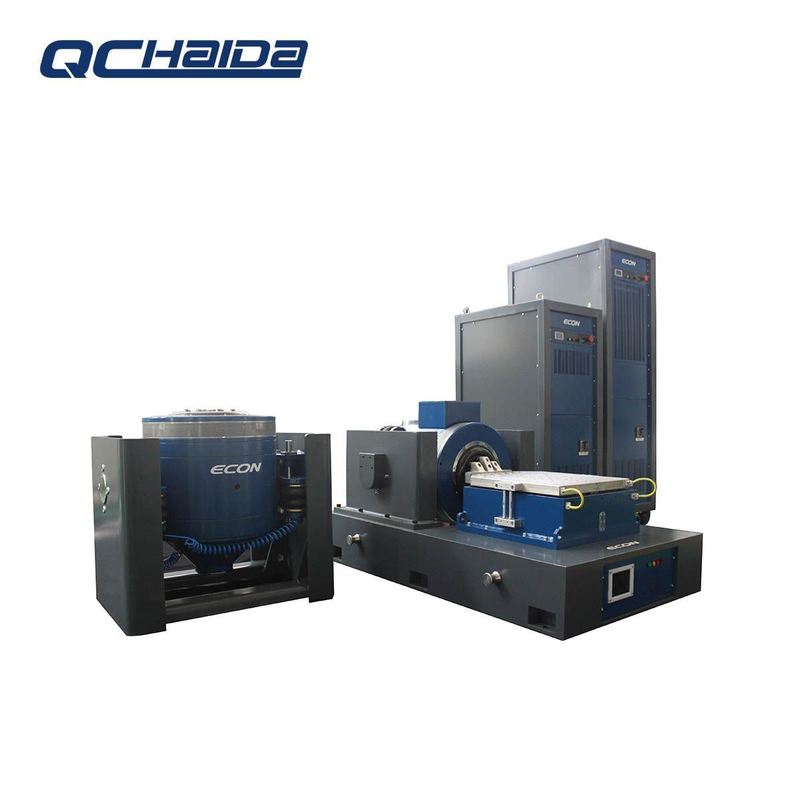

Elektro-dynamische Vibrationsprüfsysteme Bilder
Nachdienst:
Sollten sich während Ihres Testprozesses Probleme ergeben, garantieren wir:
Zeitnahe Antwort: Eine formelle Antwort innerhalb von 48 Stunden.
Schnelle Lösung: Eine vorgeschlagene Lösung innerhalb von 3 Werktagen.
Umfassende Unterstützung: Zugang zu Betriebsanleitungen, Unterrichtsvideos und Hilfe bei Videokonferenzen in englischer Sprache.
- Ich weiß.Warum wählen Sie uns?
Weltweit einsatzbereites Design
Eingebettete Spannungs-Automatik (110V/220V), internationale Steckerkompatibilität und sicherheitszertifizierter Anzeigerschutz.
Außergewöhnliche Unterstützung nach dem Verkauf
18 Monate umfassende Garantie. Einzigartiger Vorteil in der Branche: Kostenloser Reparaturservice für Steuerungen, auch von Wettbewerbern.
Bindendes Qualitätsversprechen
Bei jeder Vertragsunterzeichnung wird ein förmliches Qualitätssicherungsschreiben erstellt, das die Leistung garantiert und Vertrauen schafft.
Schutzverpackungen für die Industrie
(z. B. Triceratops) einzeln in antistatische Blasenfolie eingewickelt und in verstärkte Holzkisten gesichert wird, um sicherzustellen:
• Stoßabsorption und Stoßfestigkeit
• Schutz vor Feuchtigkeit und Korrosion
• Giftige und geruchlose Materialien
• Optimale Transparenz für die Inspektion
Häufige Fragen:F: Sind Sie Handelsunternehmen oder Hersteller?
A: Ein integrierter Hersteller mit mehr als 21 Jahren Erfahrung in Testgeräten und 6 Jahren Erfahrung im Export.
F: Was ist Ihr Lieferzeitplan nach der Bestellbestätigung?
A:Standardbestellungen: 10-25 Arbeitstage
Bestellungen für Lagerbestände: Versand innerhalb von 3 Tagen
Anmerkung: Die Lieferzeiten hängen von der Produktspezifikation und dem Auftragsvolumen ab.
F: Was sind Ihre Garantie- und Kundendienstbedingungen?
A:12-monatige umfassende Garantie für alle Prüfmaschinen
Branchenspezifische Vorteile: Kostenlose Reparaturen von Steuerungen (einschließlich Nicht-HAIDA-Einheiten)
Unterstützung nach der Gewährleistung: Ein eigenes technisches Team zur Fehlerbehebung, Betriebsführung und Beschwerdebeilegung
F: Wie stellen Sie die Qualität und den Service der Produkte sicher?
A:100% Inspektion vor dem Versand mit vollständiger Leistungsprüfung
Gesamtkonstruktion: Spannungs-Automatikwechsel (110V/220V), internationale Steckdosen, sicherheitszertifizierte Indikatoren
Mehrstufige Schulungsunterstützung:
✓ Betriebsanleitungsvideos
✓ Ausbildung von Ingenieuren vor Ort (auf Anfrage)
Marktbewährte Zuverlässigkeit:
Weltweit anerkannt von Industrieanwendern
F: Bieten Sie Produktanpassungen an?
A: Ja, wir entwickeln maßgeschneiderte Lösungen, die auf Ihren technischen Parametern und Anwendungsanforderungen basieren.
